Convertisseur de sonde PT100 vers signal 0/10V

Voici un petit montage qui fournit en sortie un signal variant de 0 à 10V lorsqu'est connectée à son entrée une sonde PT100 dont la température varie de 0°C à 100 °C : on a une tension de sortie de 0V pour une température de 0°C, et une tension de sortie de 10V pour une température de 100°C.

J’ai réalisé ce montage en 2 exemplaires pour remplacer des sondes de température Crouzet connectées à un micro automate Crouzet Millénium, le tout contrôlant le fonctionnement d’une chaudière à fuel et de 2 pompes à chaleur air/eau : Ces deux sondes avaient grillé suite à un coup de foudre, et j’en ai profité pour adapter la plage de température à mon chauffage , soit 0/100°C au lieu de –10°C à +150°C.

L’alimentation électrique se fait en 24V continu, et la sortie du montage attaque donc une entrée analogique 0/10V de l’automate.

schéma théorique

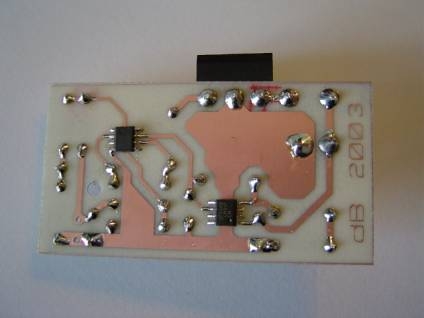

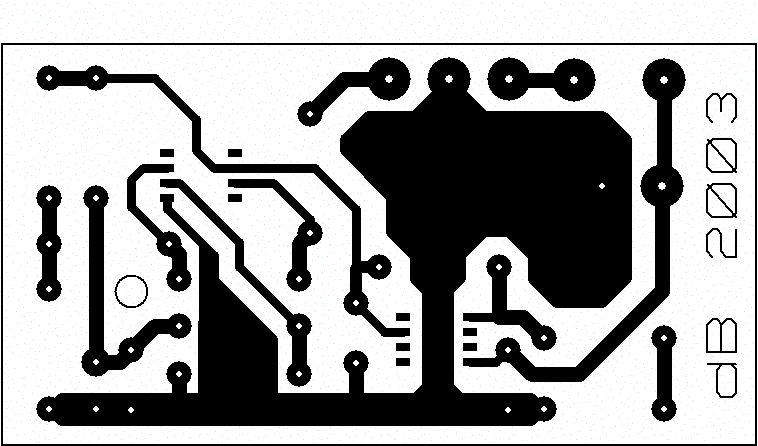

Mélange de CMS et composants classiques. Attention, l'amplificateur opérationnel doit être du type rail à rail, comme le modèle OPA129U utilisé ici.

Tension de sortie et mise à l’échelle du mot obtenu dans l’automate

-        T° (°C) : température de la sonde

-        R (Ohm) : valeur de la résistance de la sonde PT100 à la température T°

-        Us (Volt) : tension de sortie du convertisseur ici présenté

-        Mot : mot lu par l’automate sur son entrée analogique

-        Affichage : on obtient à partir du mot une valeur en dixièmes de degrés en utilisant la formule suivante

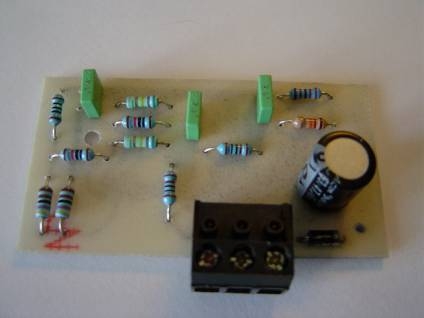

Vue d'ensemble
