Module d'adaptation entre un récepteur Futaba et un contacteur Graupner

Réalisé en 98, ce petit module ultra simple permet de connecter un variateur de vitesse Graupner (pour propulsion électrique d'avion) sur un récepteur de radiocommande Futaba.

A l'origine, ces composants ne sont pas compatibles, pour une simple question de niveau de signal.

Ci-dessus, le schéma d'implantation, avec les résistances (code des couleurs respecté), la fixation du fil à gauche, qui permet d'éviter que les soudures ne lâchent sous l'effet des vibrations, et les 3 picots de connexion vers le variateur à droite.

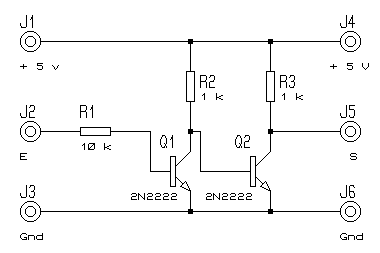

Ci-dessous, le schéma théorique, avec ses 2 transistors et 3 résistances.

Voici le typon, que vous pouvez prendre directement depuis votre explorateur (clic droit sous Explorer), et remettre à l'échelle si besoin, afin qu'il fasse 30 * 14 mm d'extérieur.
