Nous vendons et installons des turbines neuves de type hélice, semi Kaplan, Kaplan double réglage, crossflow, Pelton, Francis, Turgo
La gamme couvre des puissances utiles allant de 100 W à 800 kW
Nous disposons aussi parfois de turbines d'occasions, reconditionnnées ou en l'état

Turbine Pelton 150 l/s sous 128 m de chute

Turbine Pelton double injecteur Roue inox de 615 donnant 170 kW à l'arbre à 750 tr/min, cuillères de 165 usinées en CNC 5 axes Chute 128 m, débit 150 l/s, arbre horizontal, 2 injecteurs motorisés de 75 l/s Vanne de pied avec fermeture gravitaire et bypass d'équilibrage, groupe hydraulique de commande de la vanne de pied et des déflecteurs de jets Entraînement direct d'un alternateur Marelli de 225 kVA à 750 tr/min Fabriquée en Europe En cours d'installation

Turbine Kaplan DR ouverte en chambre d'eau 6 000 l/s sous 2.70 m de chute


Turbine Kaplan double réglage Ouverte, pour chambre d'eau, réglage de directrices par couronne de biellettes, roue inox de 1400 à 4 pales usinées en CNC 5 axes et baguées bronze Manteau cylindrique, chute 2.70 m, débit 6 000 l/s, arbre vertical, puissance à l'arbre 146 kW à 176 tr/min, complète avec son bâti 2 vérins de commande de directrices et incidence, groupe hydraulique, distributeur, accumulateur, transmission par poulies et courroie, génératrice asynchrone triphasée 160 kW Armoire de puissance et de régulation, compensation automatique de réactif, centrale de graissage automatique de la turbine, aspirateur Fabriquée en Europe Poids 7000 kg

Turbine Francis verticale sous bâche spirale 520 l/s sous 26.1 m de chute

Turbine Francis verticale sous bâche spirale inox Distributeur tout inox bagué bronze, roue de 350 usinée dans la masse en CNC 5 axes dans un bloc d'inox Chute 26.1 m, débit 520 l/s, arbre vertical, puissance à l'arbre 122kW à 1 000 tr/min, vanne de pied gravitaire Génératrice asynchrone triphasée 140 kW Fabriquée en Europe

Turbine Francis 800 l/s sous 30 m de chute



Turbine hydraulique type Francis à axe vertical Bâche spirale inox avec deux trappes de visite Distributeur inox bagué bronze Roue Francis inox de 400 Débit 800 l/s sous une chute de 30 m Puissance à l'arbre 210 kW à 1000 tr/min Génératrice asynchrone triphasée 50 Hz entraînée en direct Arrivée en DN600 avec vanne de garde à rappel gravitaire et joint de démontage Fabriquée en Europe Poids total environ 3 tonnes vide d'eau

Turbine Pelton double injecteur 130 l/s sous 124 m de chute



Turbine hydraulique type Pelton à axe horizontal Deux injecteurs avec servo moteurs Deux déflecteurs avec vérin hydraulique Roue inox de 475 avec cuillères inox de 130 usinées en CNC 5 axes Débit 130 l/s sous une chute de 124 m Puissance à l'arbre 140 kW à 1000 tr/min Génératrice asynchrone triphasée 50 Hz entraînée en direct Arrivée en DN250 avec vanne papillon, bypass et culotte Fabriquée en Europe Poids total environ 3 tonnes vide d'eau

Turbine hélice sous bâche 330 l/s sous 3.30 m de chute


Turbine hydraulique type hélice Roue de 350 à 4 pales inox Bâche semi spirale acier avec trappe de visite Réglage d'admission par vanne Uvula sur bagues bronze Vérin de vannage électrique SKF avec potentiomètre de retour de position Débit 330 l/s sous une chute de 3.30 m Arbre vertical Puissance à l'arbre 8 kW à 750 tr/min Garniture à grains céramique Alternateur à aimants permanents (PMG) 7.5 kW électriques à 750 tr/min Monté sur une lanterne et entraîné directement en bout d'arbre Aspirateur droit Bride d'arrivée fournie pour conduite ronde diamètre 630 Poids environ 1 000 kg à vide, 2 000 kg en service

Turbine Francis sous bâche 800 l/s sous 24 m de chute


Turbine hydraulique type Francis Roue de 440 inox entièrement usinée dans la masse sur machine 5 axes Bâche spirale acier inox avec 2 trappes de visite Réglage d'admission par directrices inox sur bagues bronze Mécanisme de vannage tout inox Anneau de vannage avec vérin compris et fermeture gravitaire Débit 800 l/s sous une chute de 24 m Arbre horizontal Puissance à l'arbre 170 kW à 750 tr/min Joint hydraulique tournant sans contact Génératrice asynchrone 180 kW 750 tr/min Aspirateur coudé Vanne papillon DN 600 à fermeture gravitaire Manchon de démontage DN600 Fabriquée en Europe Poids environ 4 800 kg à vide, 5 800 kg en service

Turbine Kaplan sous bâche 1200 l/s sous 11 m de chute


Turbine hydraulique type Kaplan double réglage Roue inox 5 pales diamètre 530, usinage sur machine 5 axes, incidence variable Moyeu inox bagué bronze, manteau cylindrique, bâche spirale acier avec 2 trappes de visite Réglage d'admission par directrices, anneau de vannage avec vérin compris Débit 1200 l/s sous une chute de 11 m Arbre vertical Puissance 120 kW à 750 tr/min Rendement nominal 92 % Vérin de commande d'incidence compris Joint hydraulique tournant compris Génératrice comprise Aspirateur compris Vanne papillon DN 800 à fermeture gravitaire comprise Fabriquée en Europe Poids environ 3200 kg

Turbine Kaplan en chambre d'eau 1500 l/s sous 4,40 m de chute

Turbine Kaplan double réglage Ouverte, pour chambre d'eau, réglage de directrices par couronne de biellettes, diamètre d'hélice 600 mm, hélice inox Manteau cylindrique, chute 4.40m, débit 1500 l/s, arbre vertical, vitesse 500 tr/min, puissance à l'arbre 57 kW, complète avec son bâti 2 vérins de commande de directrices et incidence, groupe hydraulique, distributeur, accumulateur, transmission par poulies et courroie, génératrice asynchrone triphasée 55 kW Armoire de puissance et de régulation, compensation automatique de réactif, centrale de graissage automatique de la turbine, aspirateur, plans du génie civil à réaliser avec chambre d'eau spirale Fabriquée en Europe Poids 1200 kg, utilisable sous différentes chutes, autres modèles disponibles, possibilité de ne commander qu'une partie des éléments

Turbine Kaplan sous bâche 600 l/s sous 15 m de chute


Turbine Kaplan double réglage, Roue inox 6 pales diamètre 420, usinage sur machine 5 axes, incidence variable Moyeu inox bagué bronze, manteau cylindrique, bâche spirale acier avec trappe de visite Réglage d'admission par directrices, anneau de vannage avec vérin compris Débit 600 l/s sous une chute de 15 m, arbre vertical, puissance 81 kW à 1000 tr/min, rendement nominal 92 % Vérin de commande d'incidence compris, joint hydraulique tournant compris, génératrice comprise, aspirateur compris Fabriquée en Europe Poids environ 1500 kg

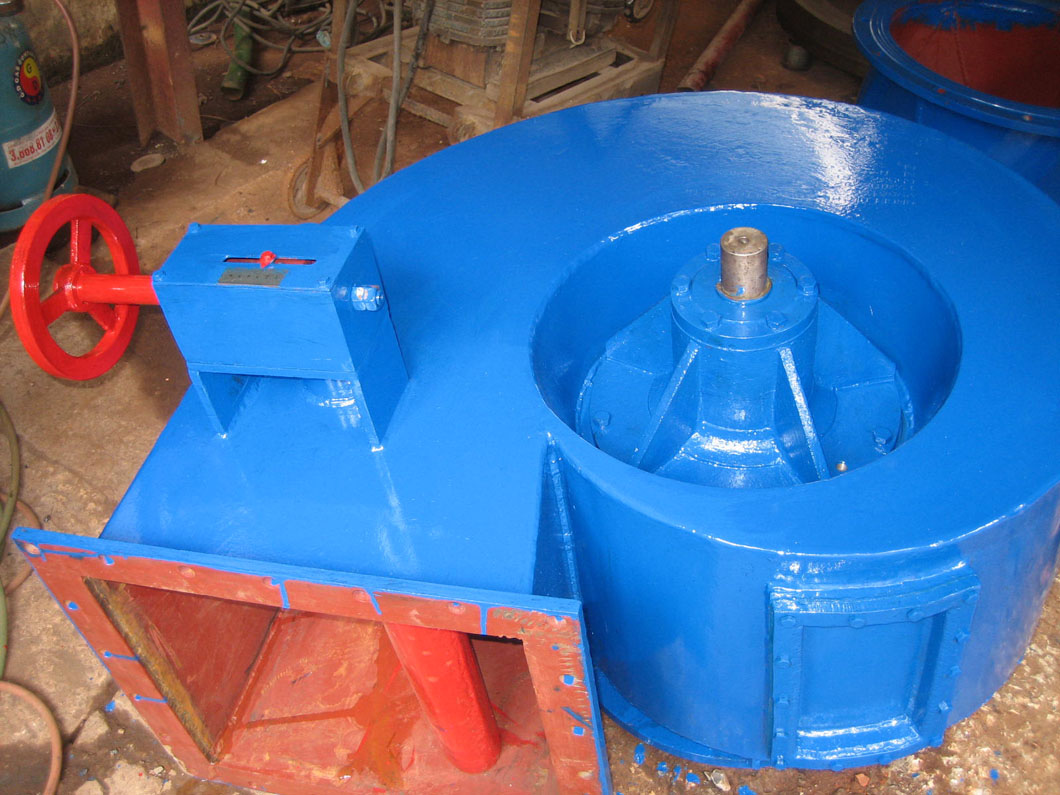

Turbine hélice sous bâche 1500 l/s sous 4.80 m de chute

Turbine type hélice Roue de 590 à pas fixe, pales inox, sous bâche acier spirale avec trappe de visite Réglage d'admission par vanne Uvula Débit 1500 l/s sous une chute de 4.8 m Arbre vertical, puissance à l'arbre 52 kW, vitesse 750 tr/min Roulements SKF et FAG, joint tournant céramique Graisseurs des paliers haut et bas, manchon de raccordement compris, avec bride et contre bride pour conduite diamètre 900 mm Départ d'aspirateur coudé compris Poids 3000 kg

Turbine hélice sous bâche 500 l/s sous 5 m de chute


Turbine type hélice Roue à pas fixe, pales inox, sous bâche acier spirale avec trappe de visite Réglage d'admission par vanne Uvula Débit 500 l/s sous une chute de 5 m, utilisable sous différentes chutes Arbre vertical, puissance à l'arbre 19 kW, vitesse 1000 tr/min Roulements SKF et FAG, joint tournant céramique Graisseurs des paliers haut et bas, manchon de raccordement compris, avec bride et contre bride pour conduite diamètre 800 mm Aspirateur droit compris Poids 700 kg

Mini turbines
	Mini turbines hélice Puissance utile 200 W à 5000 W
	Mini turbines Turgo Puissance utile 200 W à 5000 W
	Mini turbines Pelton Puissance utile 200 W à 5000 W

Nous pouvons vous proposer la fourniture de la turbine seule, ou un kit d'éléments à monter avec assistance technique : turbine, transmission, générateur, coffrets de régulation et puissance, ou encore une installation complète clés en main
