Nous
installons des turbines neuves hélice, semi-Kaplan, Kaplan DR,
crossflow,
Pelton, Francis et Turgo,
des vannes, dégrilleurs, groupes hydrauliques, nous assurons la maintenance et la réparation de ces matériels, ainsi que la rénovation de matériels anciens et l'automatisation (vous pouvez agrandir la plupart des photos ci-dessous en "cliquant droit" et en ouvrant dans un nouvel onglet) |
| 2024 : Turbine Francis verticale sous bâche spirale prenant 300 l/s sous 37 m de chute | ||
|
 |
|
| Turbine
Francis verticale sous bâche spirale avec roue inox de
300 usinée en CNC 5 axes donnant 100 kW à l'arbre à 1000
tr/min Commande du distributeur par vérin électrique, tous les mécanismes en inox bagués bronze ou bagues SKF, débit 300 l/s sous 37 m de chute Entraînement direct d'une génératrice asynchrone Marelli 110 kW, installation en cours |
||
| 2024 : Equipement d'une roue à aubes pour production d'électricité | ||
|
 |
|
| Equipement d'une petite roue
de dessus pour production d'électricité Bloc béton, plaque support en tôle de 25, accouplement à plateaux, multiplicateur à engrenages sous bain d'huile, PMG Automatisation de la vanne de décharge et de la vanne ouvrière, injection réseau par onduleur, gestion à distance via VNC |
||
| 2024 : Redémarrage d'une petite installation | ||
|
 |
|
|
 |
|

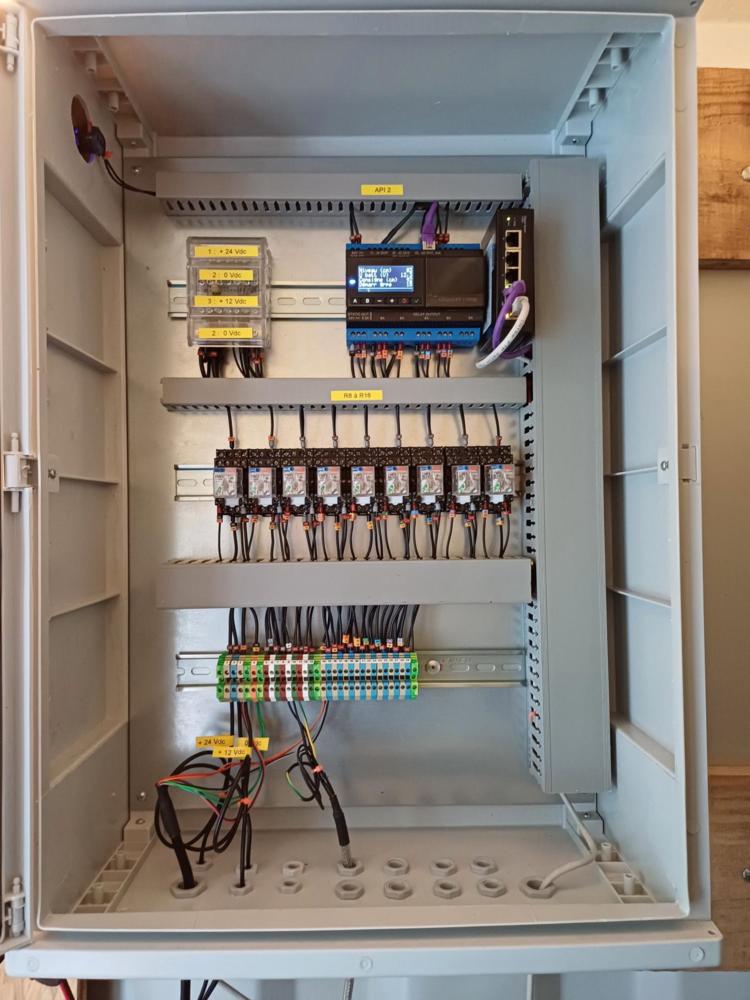

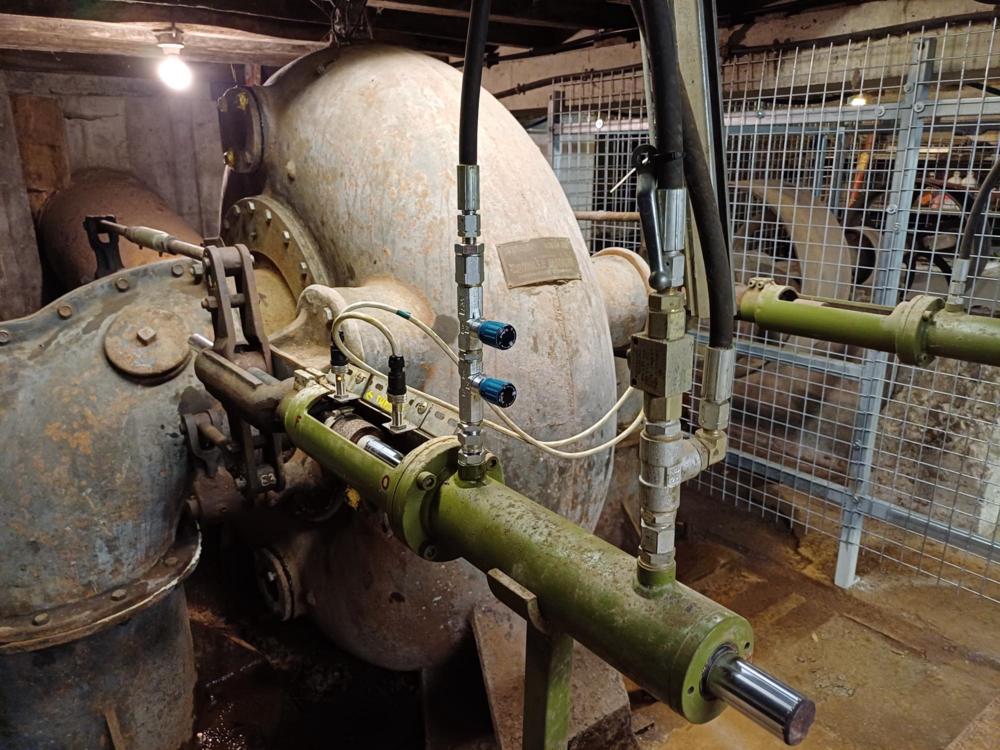

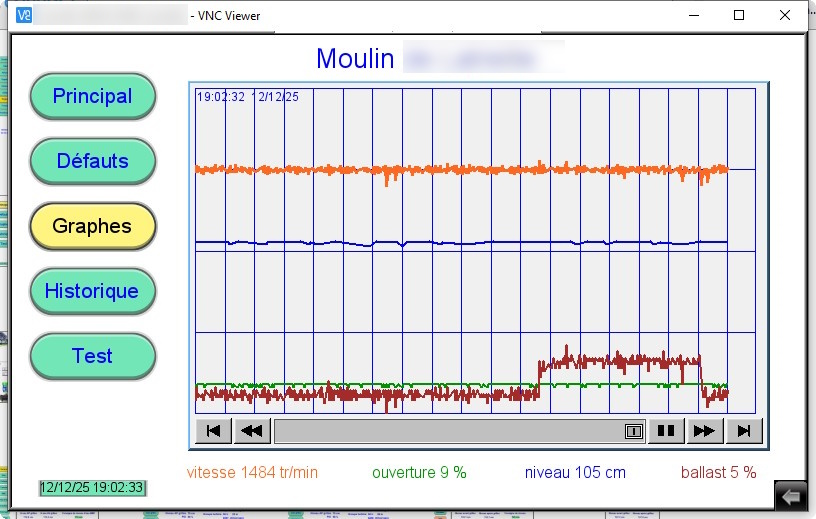

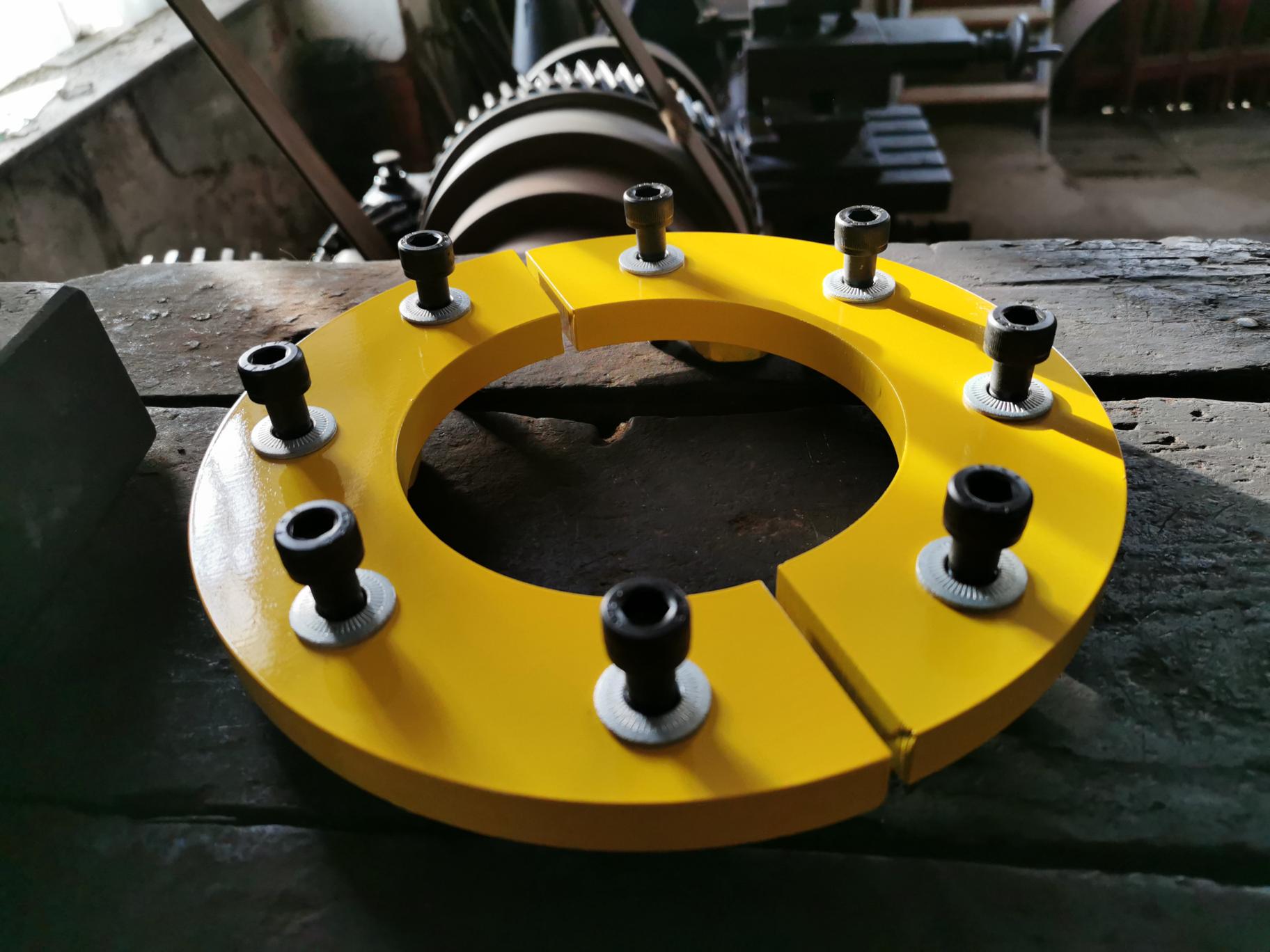

| Redémarrage d'une petite installation avec turbine Francis sous bâche spirale laissée à l'arrêt : remontage de la turbine par le client, modification et rénovation du groupe hydraulique et de la commande des distributeurs, ajout d'une vanne de garde guillotine, reprise complète de l'armoire électrique, accès et suivi à distance, surveillance vidéo | ||
| 2023 : Equipement d'une ancienne turbine Francis double TRB pour production d'électricité | ||
|
 |
|
| Rénovation d'une ancienne
turbine Francis horizontale double TRB Dépose des anciens éléments, remblacement des biellettes de directrices par des nouvelles baguées bronze, massif béton avec plaque d'acier scellée, berceau de génératrice VEM réglable, transmission par courroie poly-V, groupe hydraulique pour gérer la vanne de garde et les distributeurs, coffret de régulation |

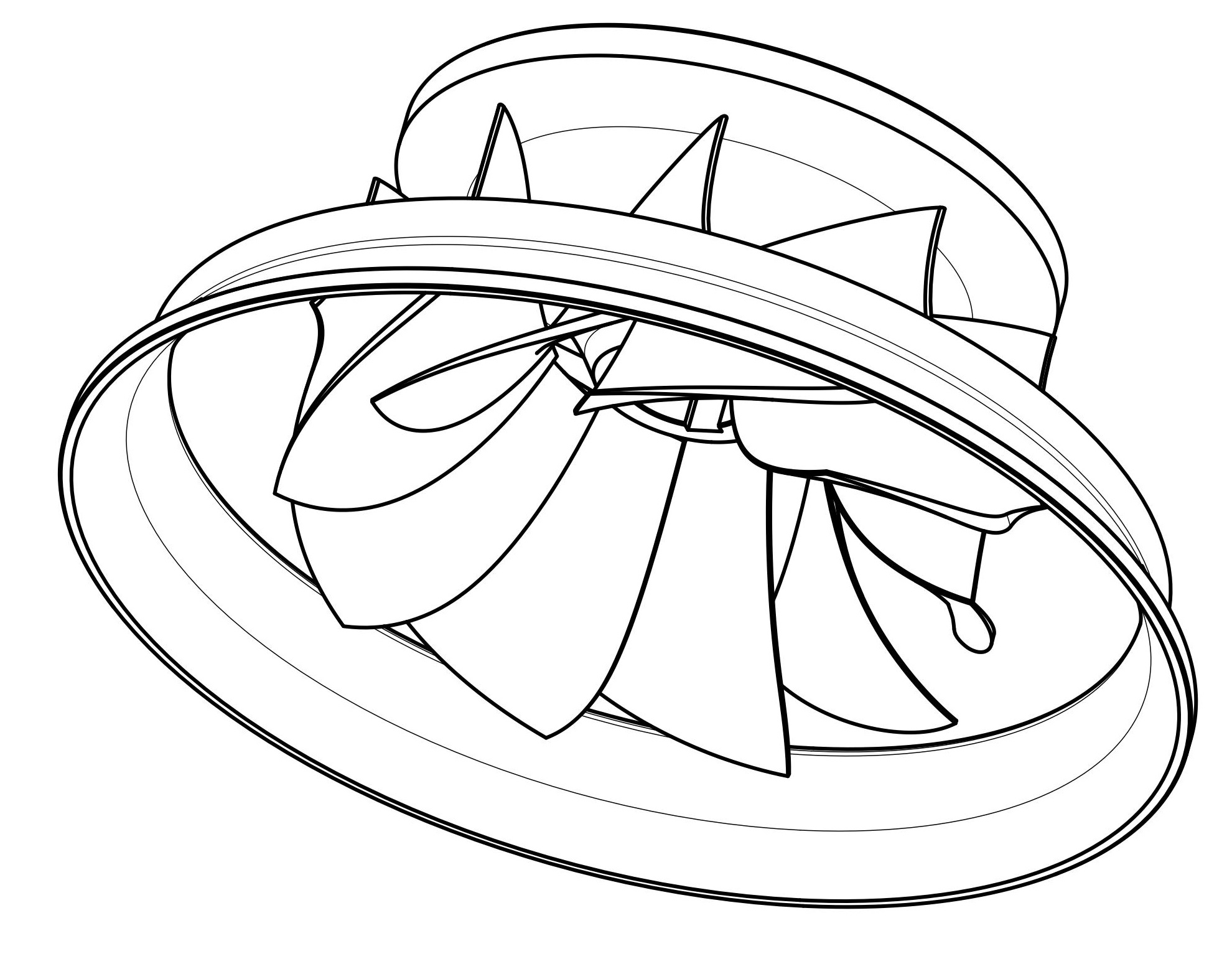

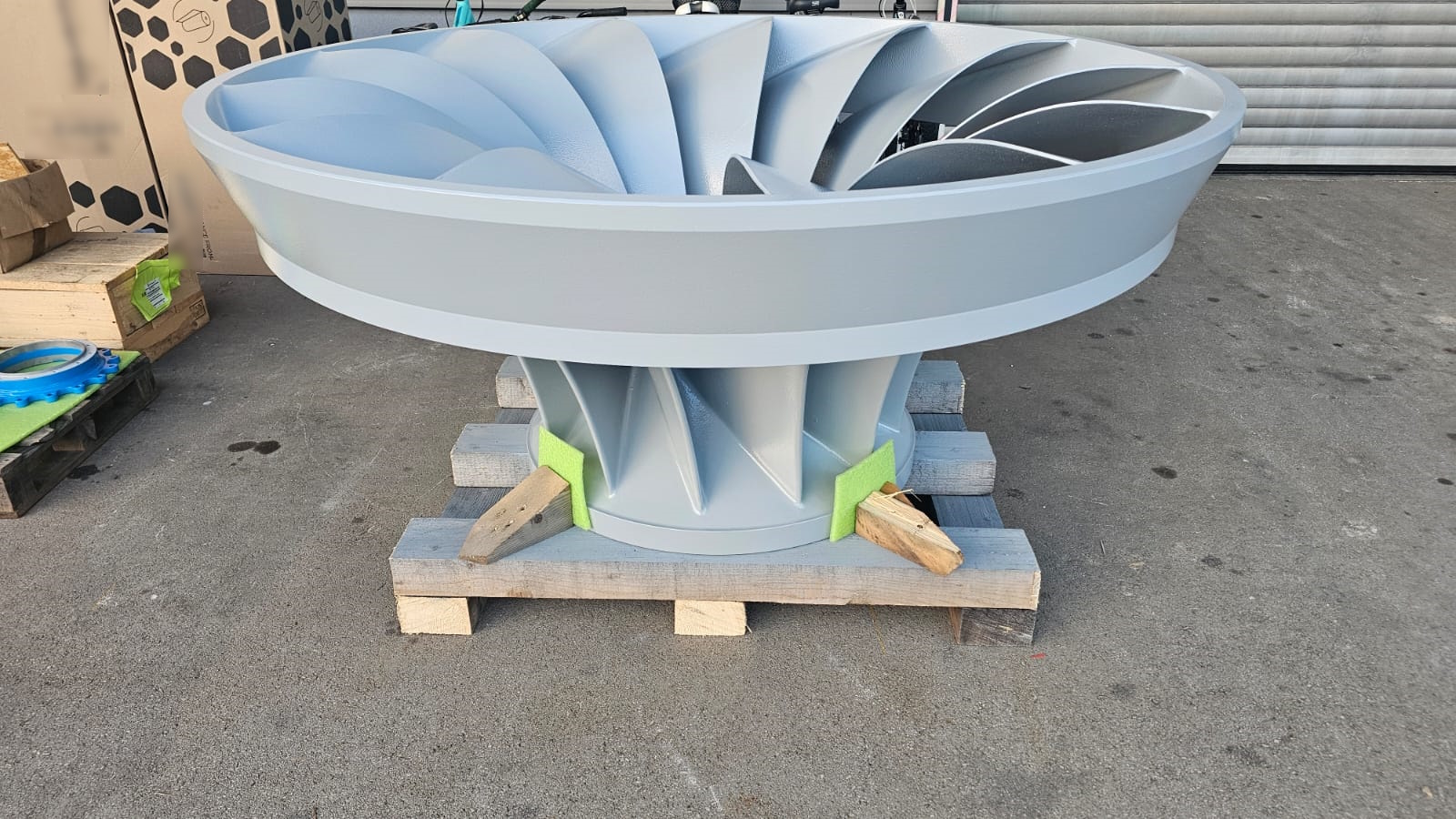

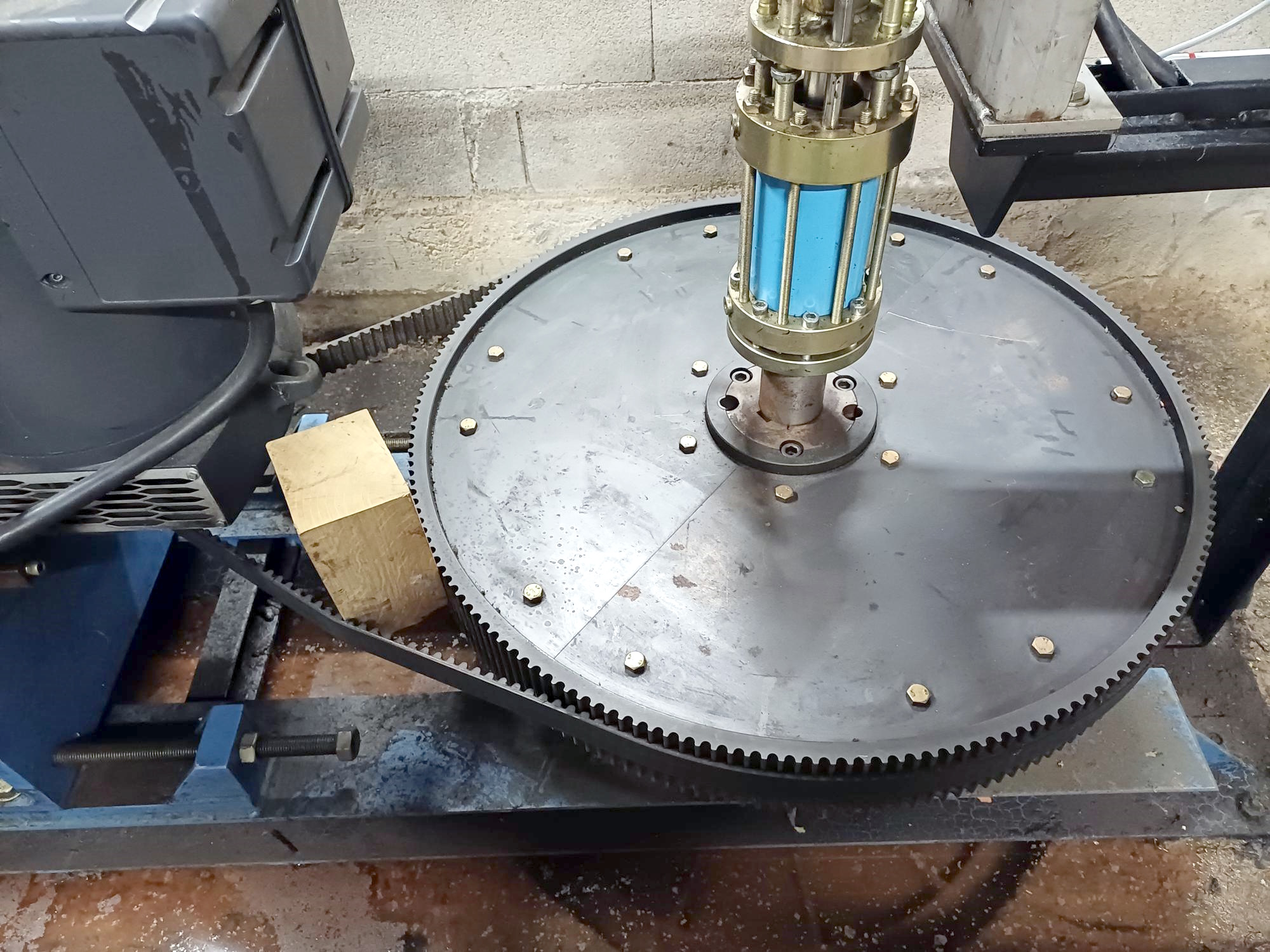

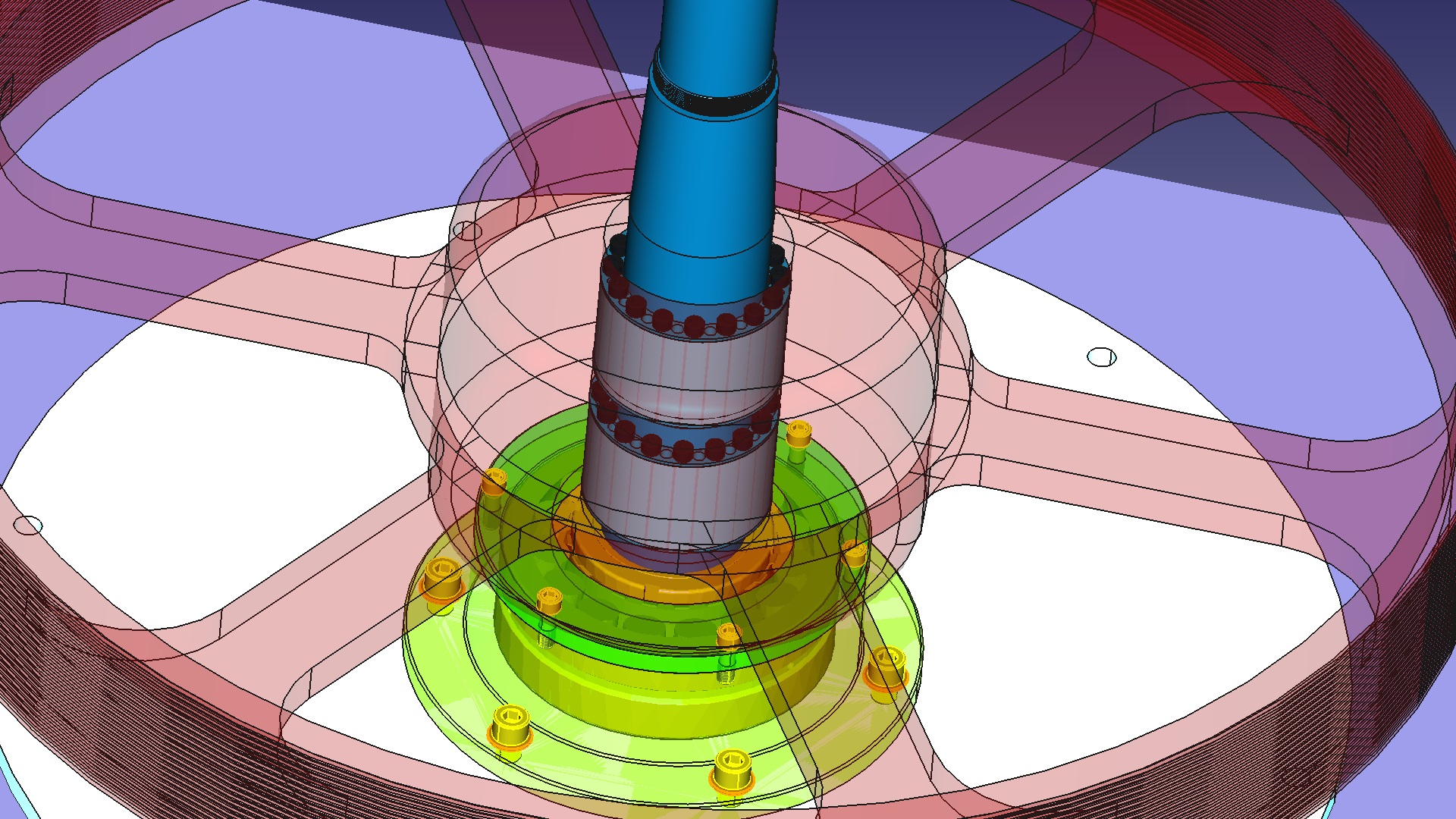

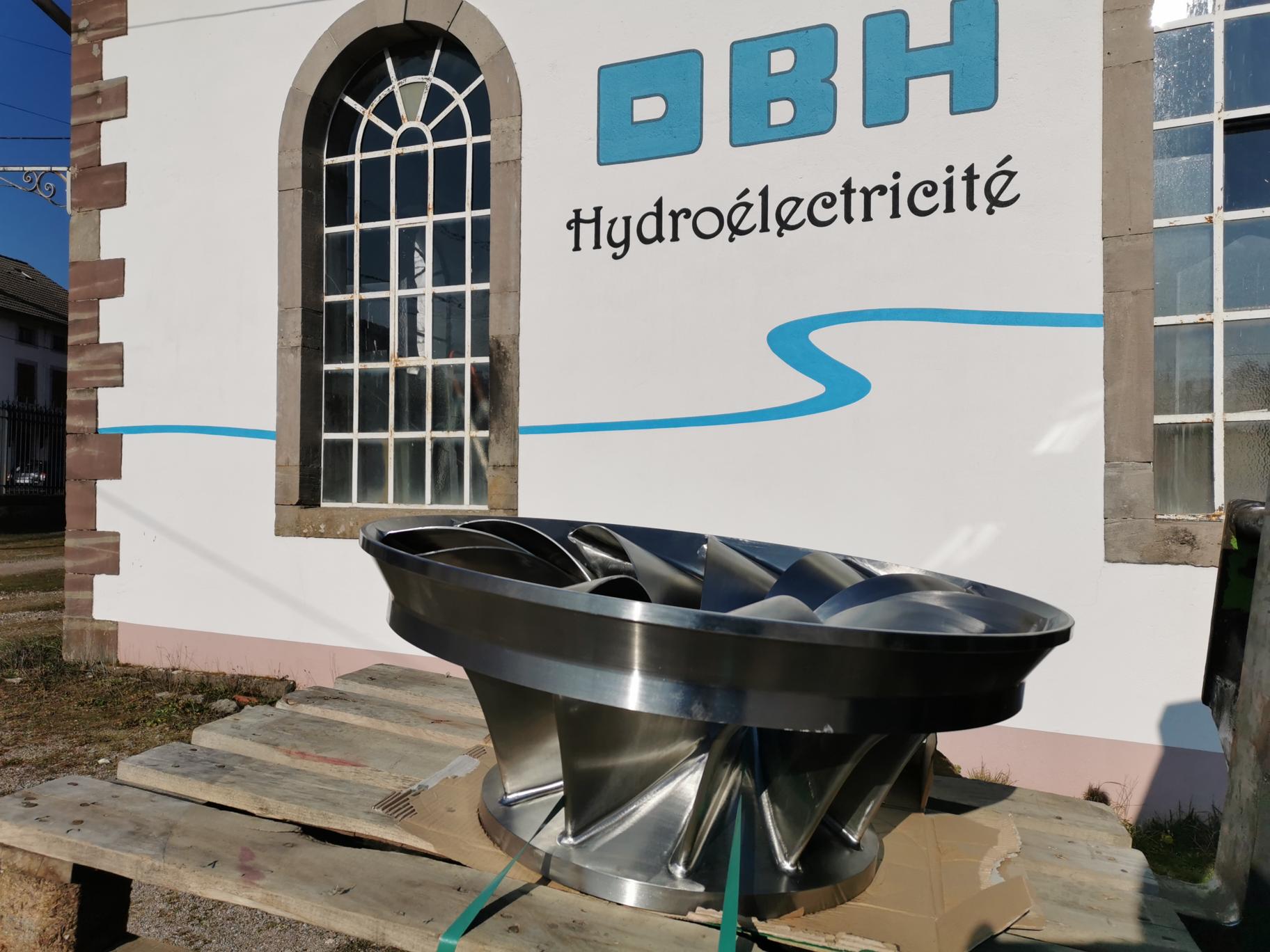

||
| 2023 : Remplacement de la transmission et de la roue d'une turbine Francis | ||
|
 |
|
|
 |
|
| Nouvel arbre, nouvelle transmission avec deux poulies et une courroie poly-V, deux paliers, roue inox de 790 à 11 aubes usinées en CNC 5 axes | ||
| 2022 : Turbine Kaplan double réglage verticale sous bâche prenant 1450 l/s sous 15.30 m de chute | ||
|
 |
|
| Fourniture et pose d'une
turbine
Kaplan double réglage verticale sous bâche spirale Roue inox de 600 à 6 pales usinée en CNC 5 axes donnant 200 kW à l'arbre à 750 tr/min Tous les mécanismes en inox bagués bronze ou bagues SKF, chute 15.30 m,débit 1450 l/s, axe vertical Entraînement direct d'une génératrice asynchrone Marelli |

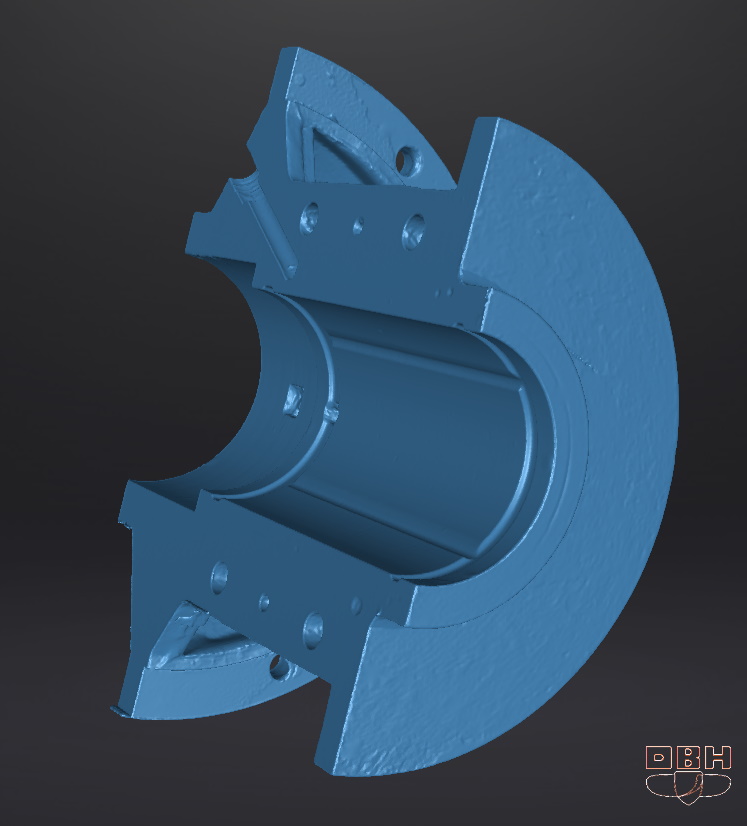

||
| 2022 : Transformation d'une turbine hélice en Kaplan double réglage | ||
|
 |
|
| Transformation d'une turbine
hélice horizontale ouverte en Kaplan double réglage Roue inox de 600 à 4 pales usinée en CNC 5 axes donnant 68 kW à l'arbre à 500 tr/min Tous les mécanismes en inox bagués bronze ou sur bagues SKF, chute 4.80 m, débit 1600 l/s Entraînement direct d'une génératrice asynchrone Marelli |
||

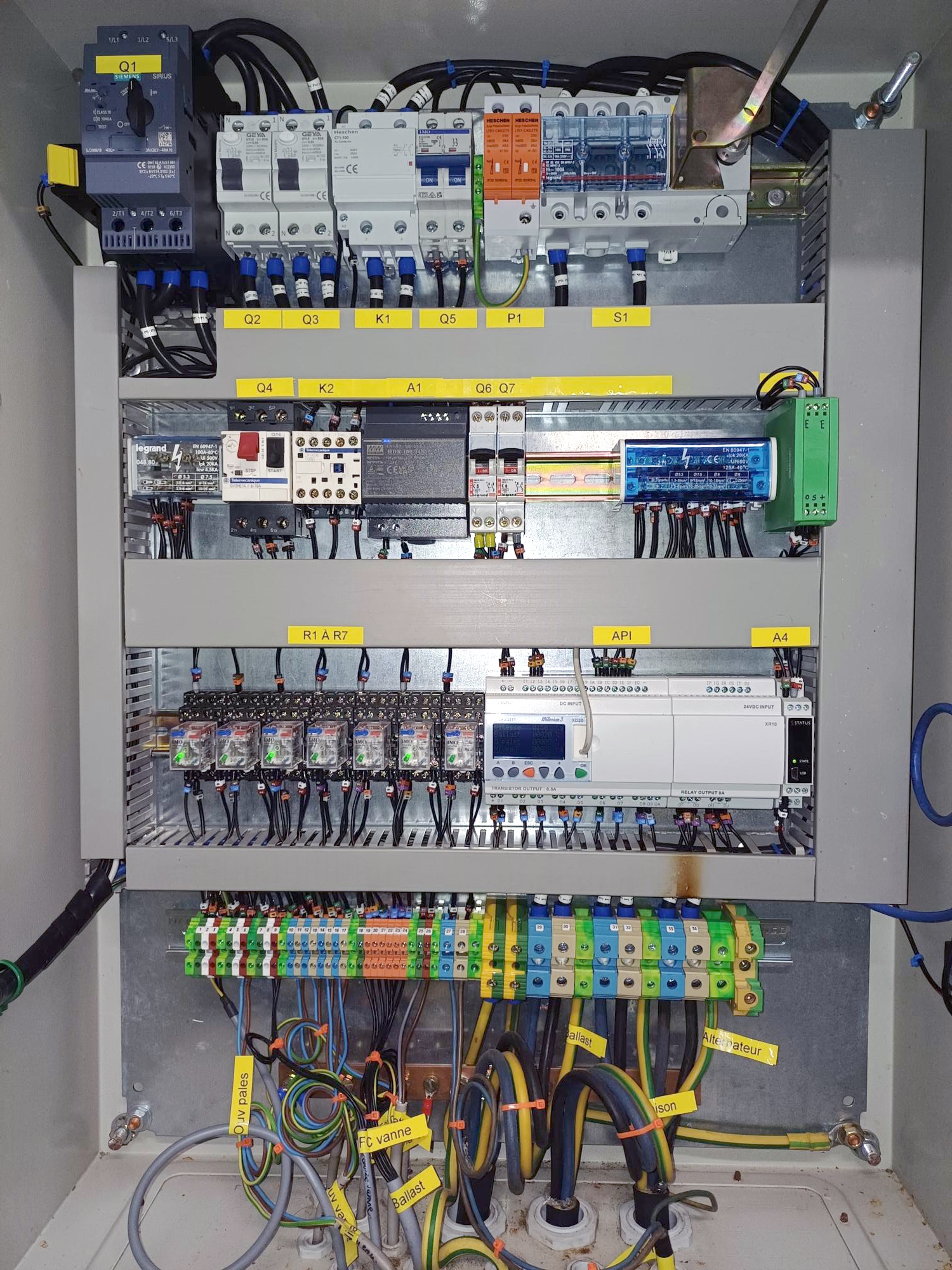

| 2022 : Régulation pour centrale de 200 kW | ||
|
 |
|
|
 |
|

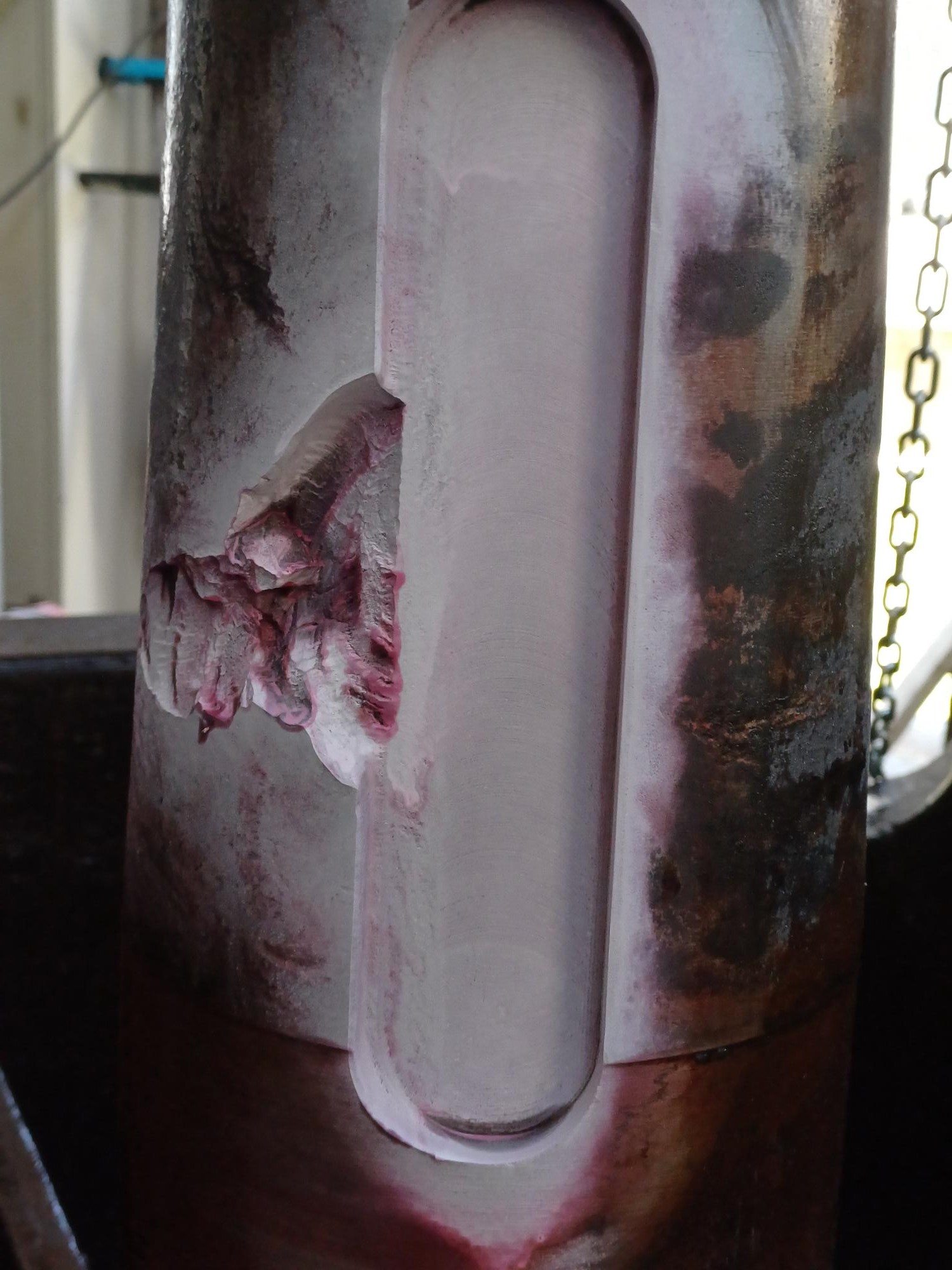

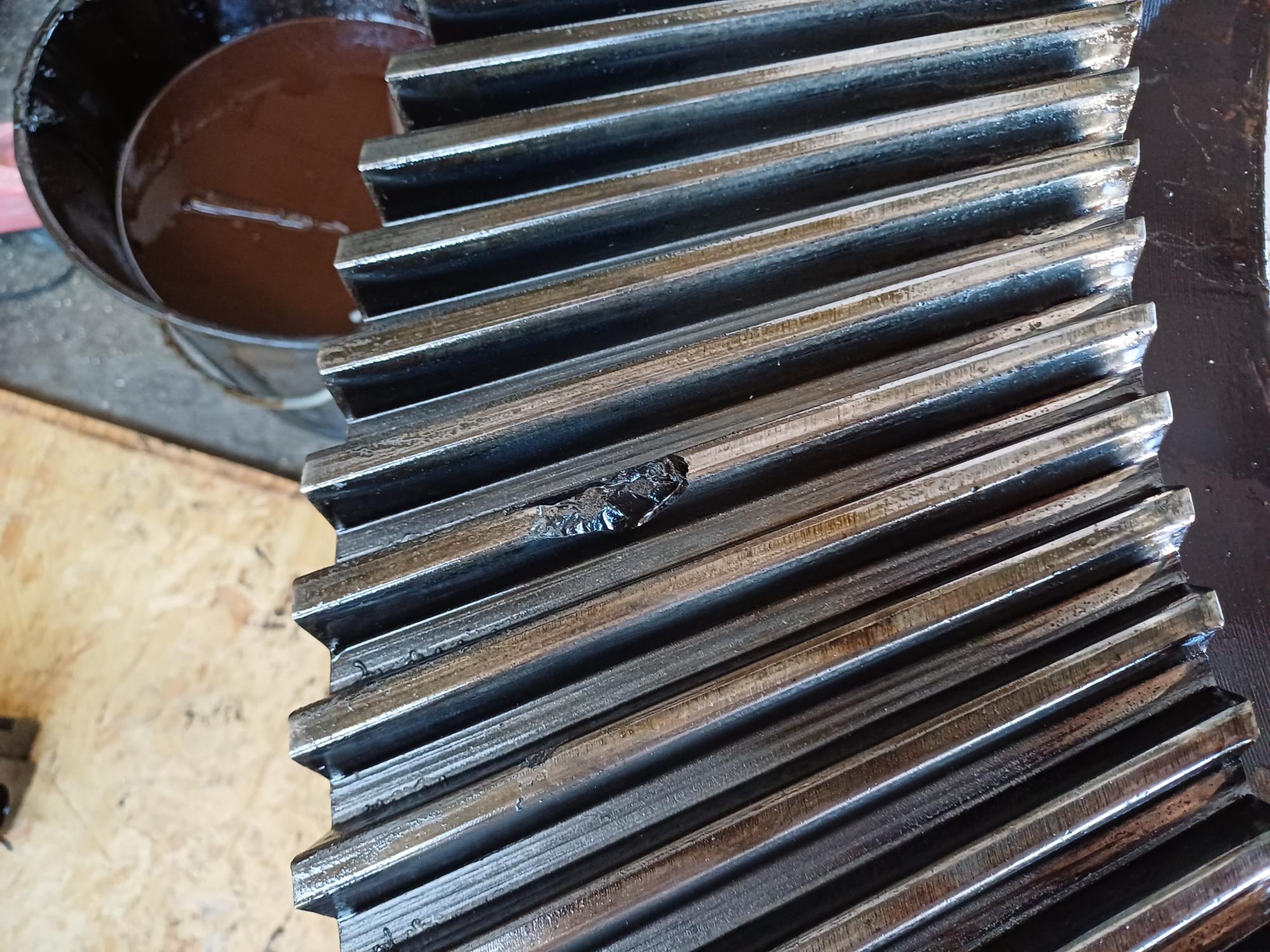

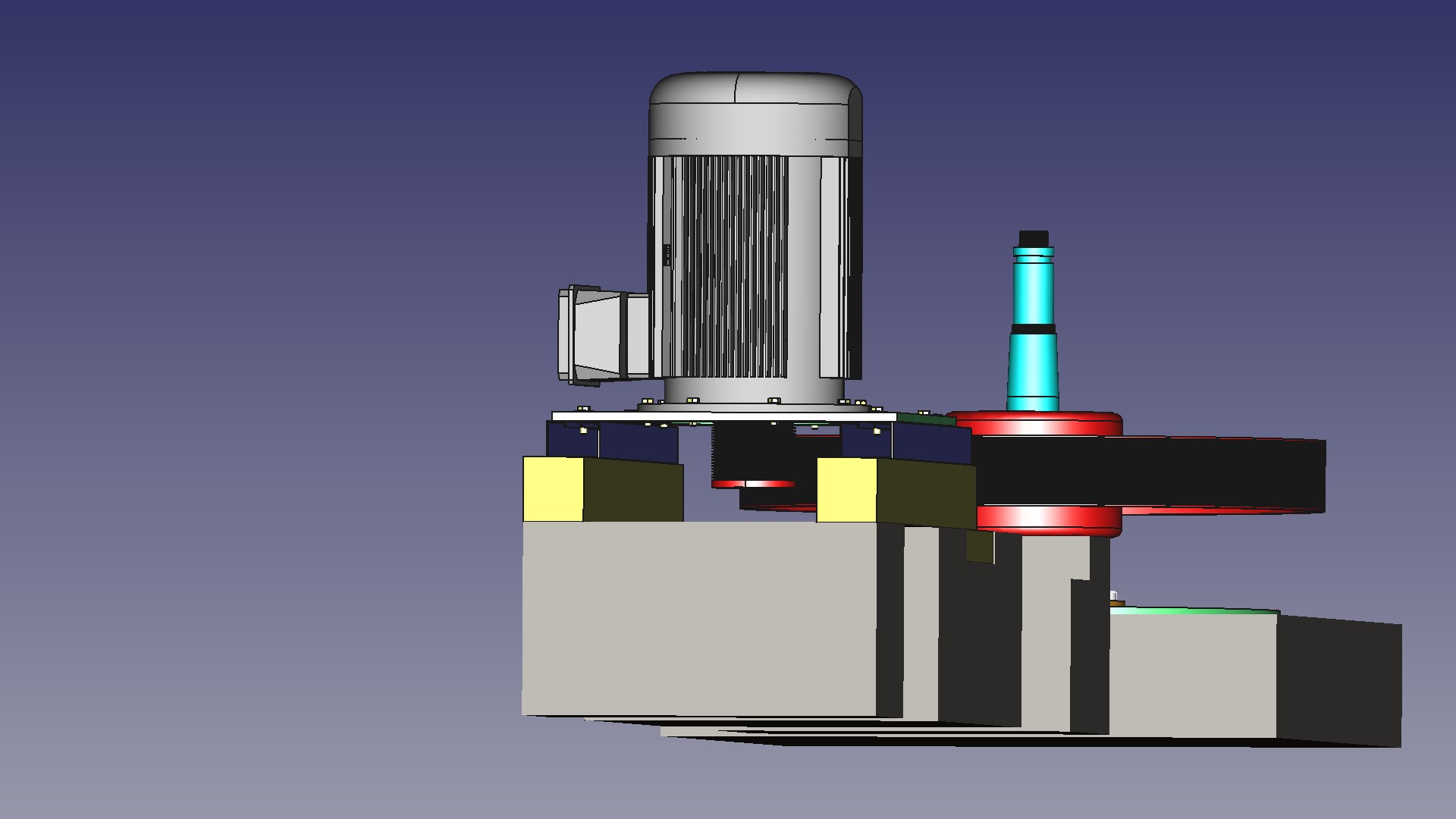

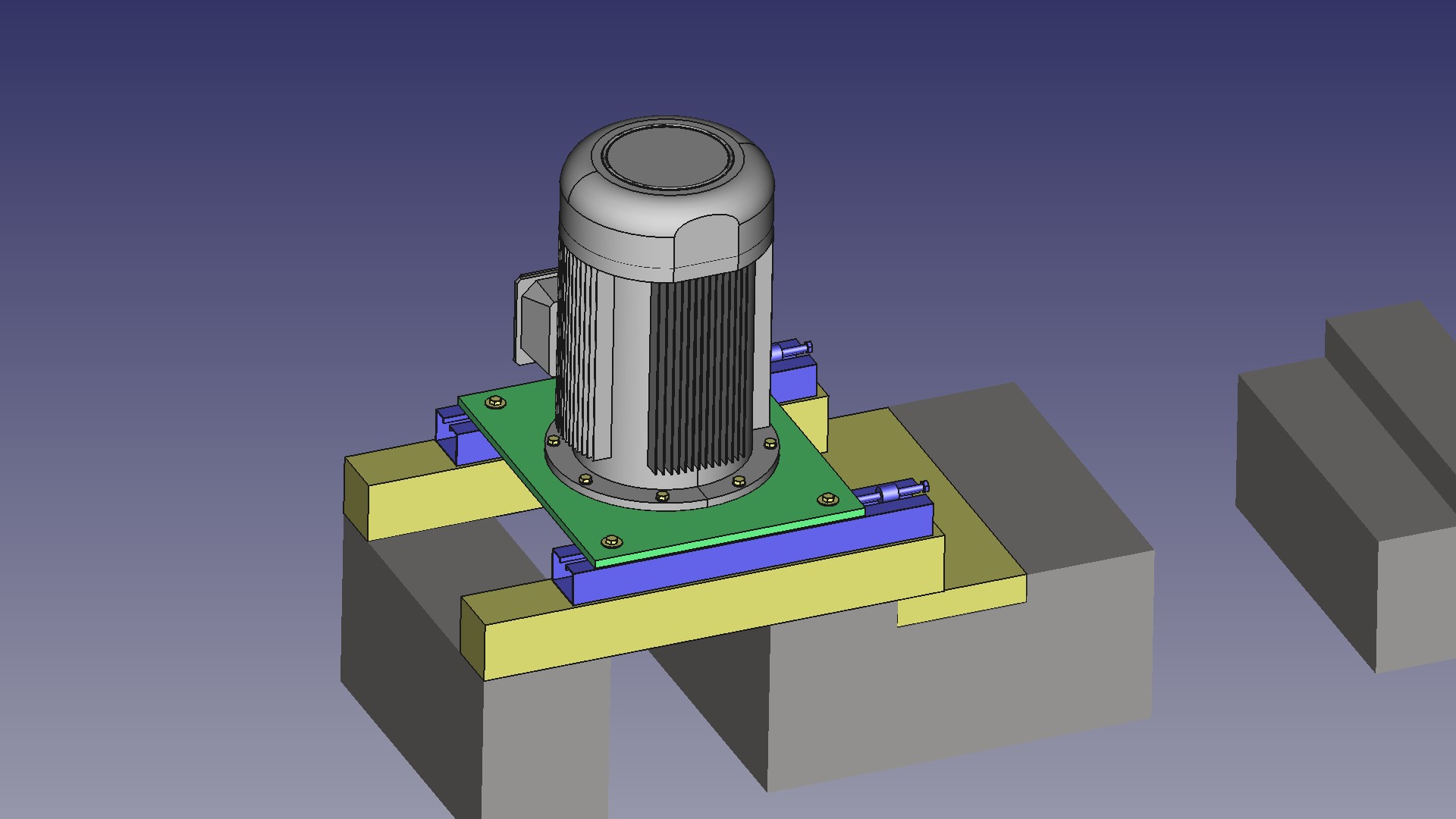

| Conception, réalisation et pose d'une régulation pour centrale hydroélectrique de 200 kW : armoire de puissance et régulation et groupe hydraulique de la turbine, armoire et groupe hydraulique du bassin de mise en charge, armoire et groupe hydraulique de la prise d'eau déportée avec alimentation par panneau photovoltaïque, communications par fibre optique et liaison radio de 1 km NLOS | ||
| 2021 : Réparation et modification d'une ancienne turbine Kaplan verticale ouverte | ||
|
 |
|
|
 |
|
| Réparation et modification
d'une ancienne
turbine Kaplan SHM dont le multiplicateur à engrenages était endommagé
suite à
rupture de la pompe à huile Dépose des anciens éléments, révision du palier bas, modification de l'arbre creux, nouvelle transmission par courroie poly-V, berceau de génératrice réglable, nouvelle génératrice, ajout d'un petit groupe hydraulique et d'un coffret pour la conjugaison pales-distributeur |

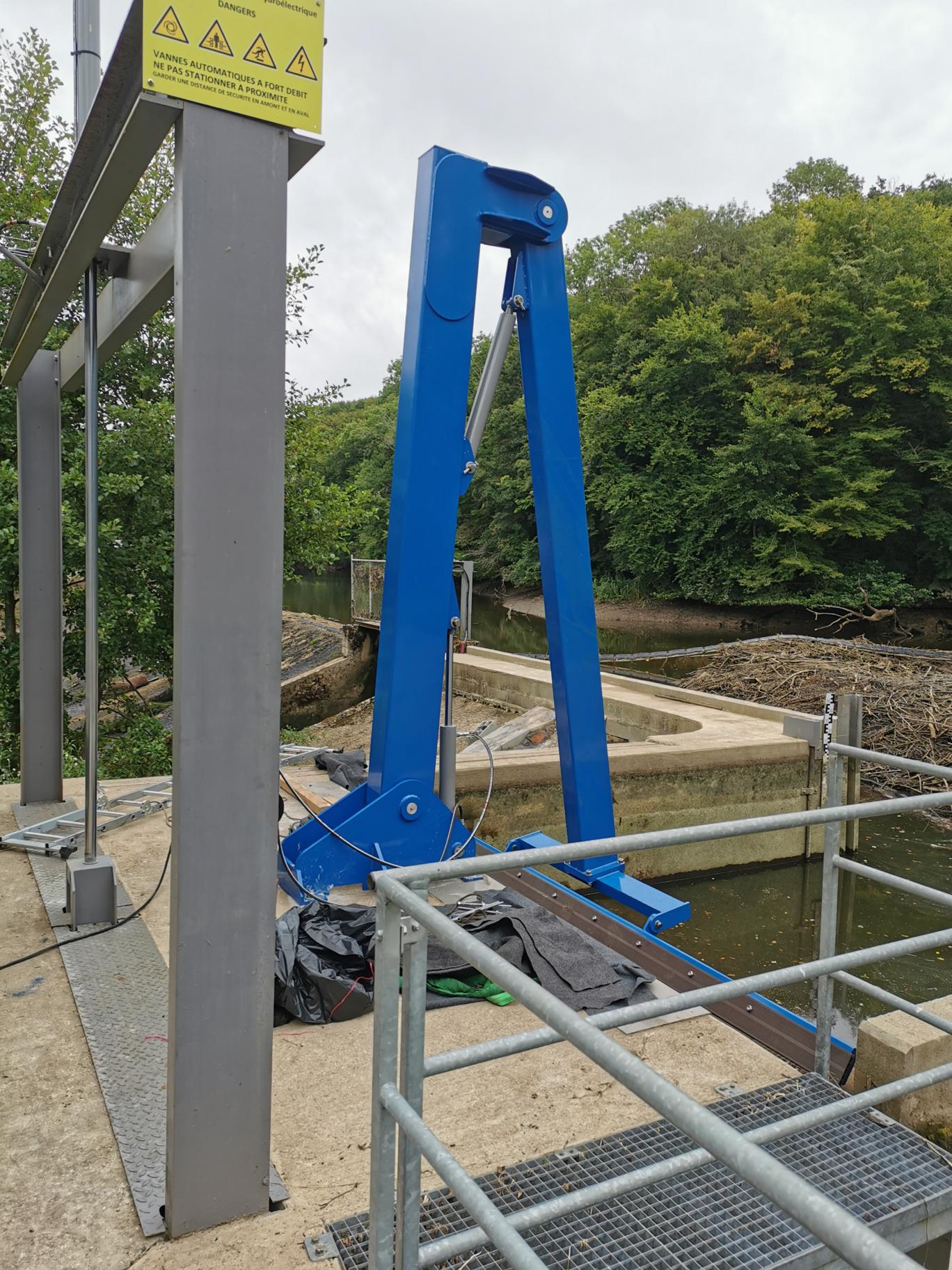

||
| 2021 : Fabrication et pose d'un dégrilleur à bras | ||
|
 |
|
| Conception, fabrication et pose d'un dégrilleur hydraulique à bras de 4 m, pièces en découpe laser, peinture en poudre cuite au four, groupe hydraulique, coffret de commande | ||
| 2021 : Fourniture de 4 pales pour rénovation d'une turbine semi Kaplan horizontale ouverte | ||
|
 |
|
| Calcul et usinage
en CNC 5 axes de 4 pales en inox pour rénovation d'une ancienne turbine
semi Kaplan immergée Leroy Somer Roue de 1470 prenant environ 6000 l/s @ 3.20 m de chute nette et donnant environ 170 kW à l'arbre à 163 tr/min |
||
| 2020 : Régulation pour petite centrale hydroélectrique | ||
|
 |
|

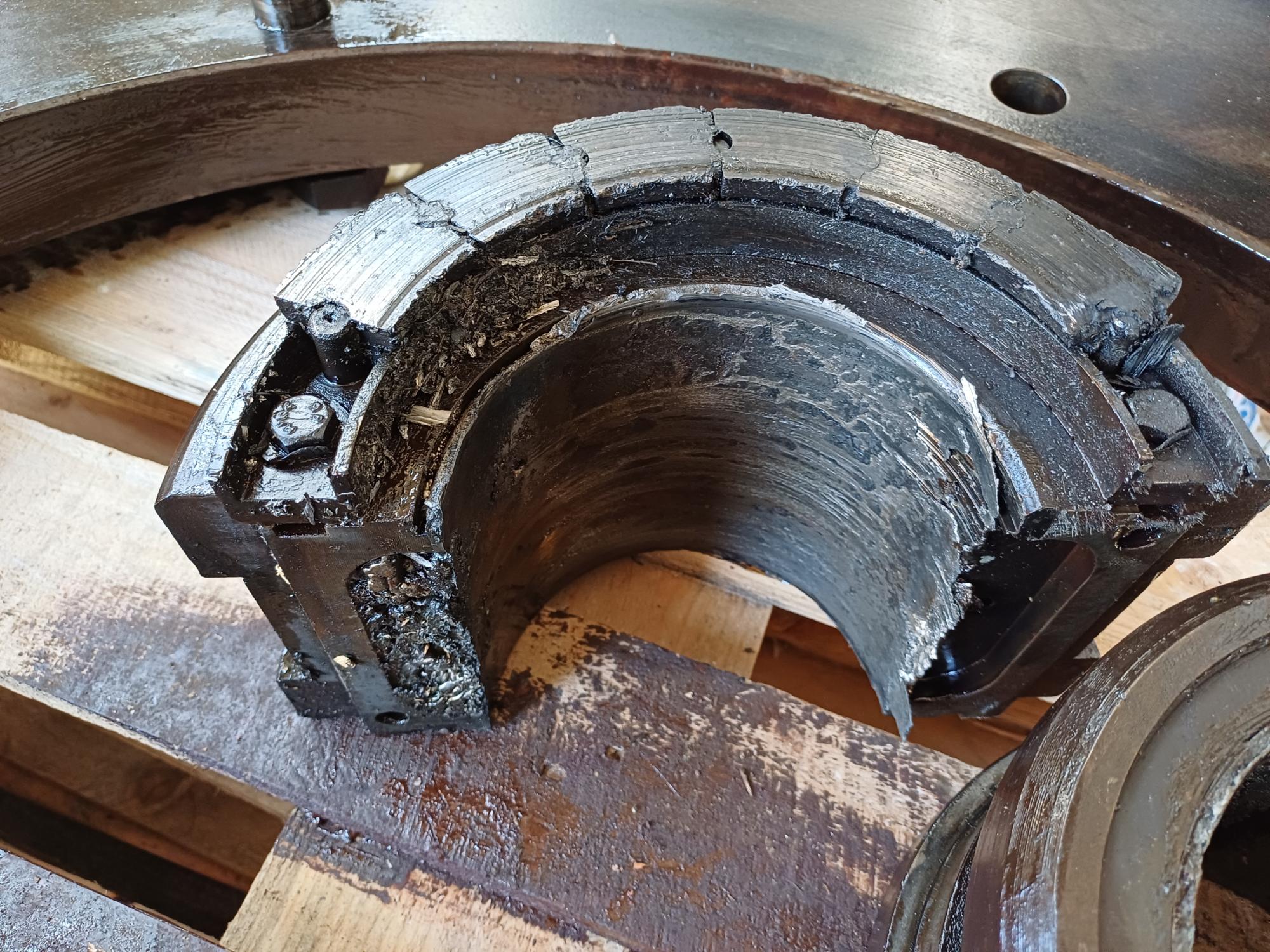

| Régulation pour une centrale hydroélectrique avec une petite turbine Kaplan DR, prise d'eau déportée de plusieurs centaines de mètres, dégrilleur, vanne de décharge, accès distant en 4G protégé par VPN, surveillance vidéo, différentes liaisons Ethernet, Wifi et CPL | ||
| 2020 : Réparation et modification d'une ancienne turbine Kaplan | ||
|
 |
|
|
|
|

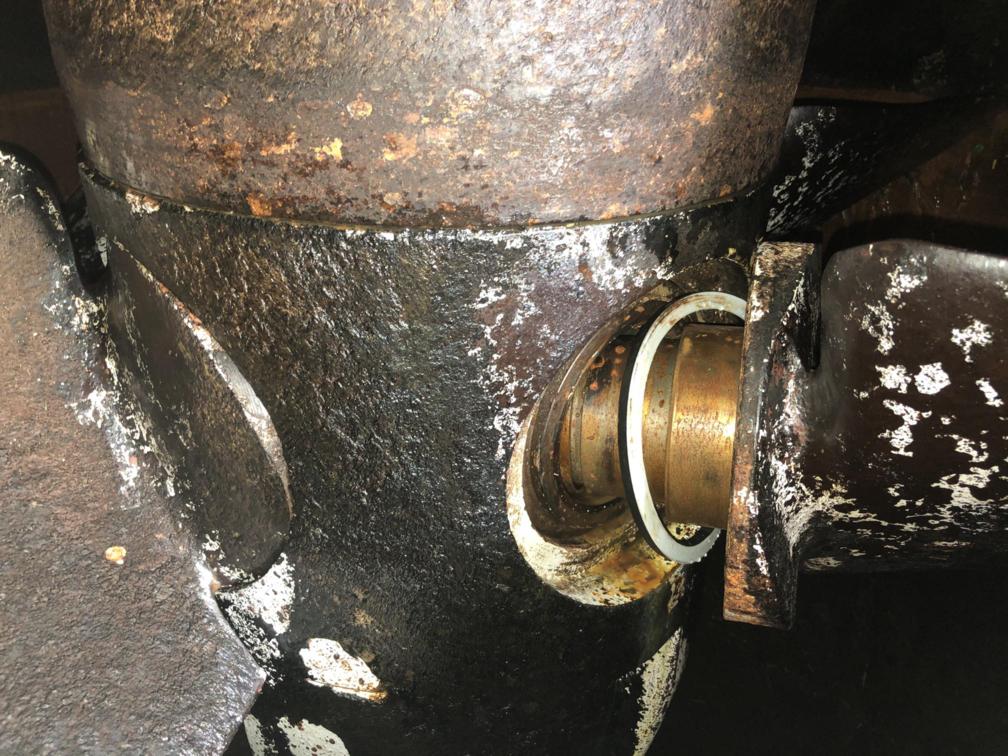

| Réparation et modification d'une ancienne turbine Kaplan : une des pales de la roue s'était libérée et avait frotté au fil des mois sur le manteau, jusqu'au blocage final. Dépose du multiplicateur, ouverture de la turbine, dépose de la roue et réparation en atelier, révision du palier bas, remontage avec une nouvelle transmission par courroie poly-V, châssis de génératrice réglable, nouvelle régulation. | ||
| 2020 : Réparation d'une très ancienne turbine Althoffer | ||
|
 |
|

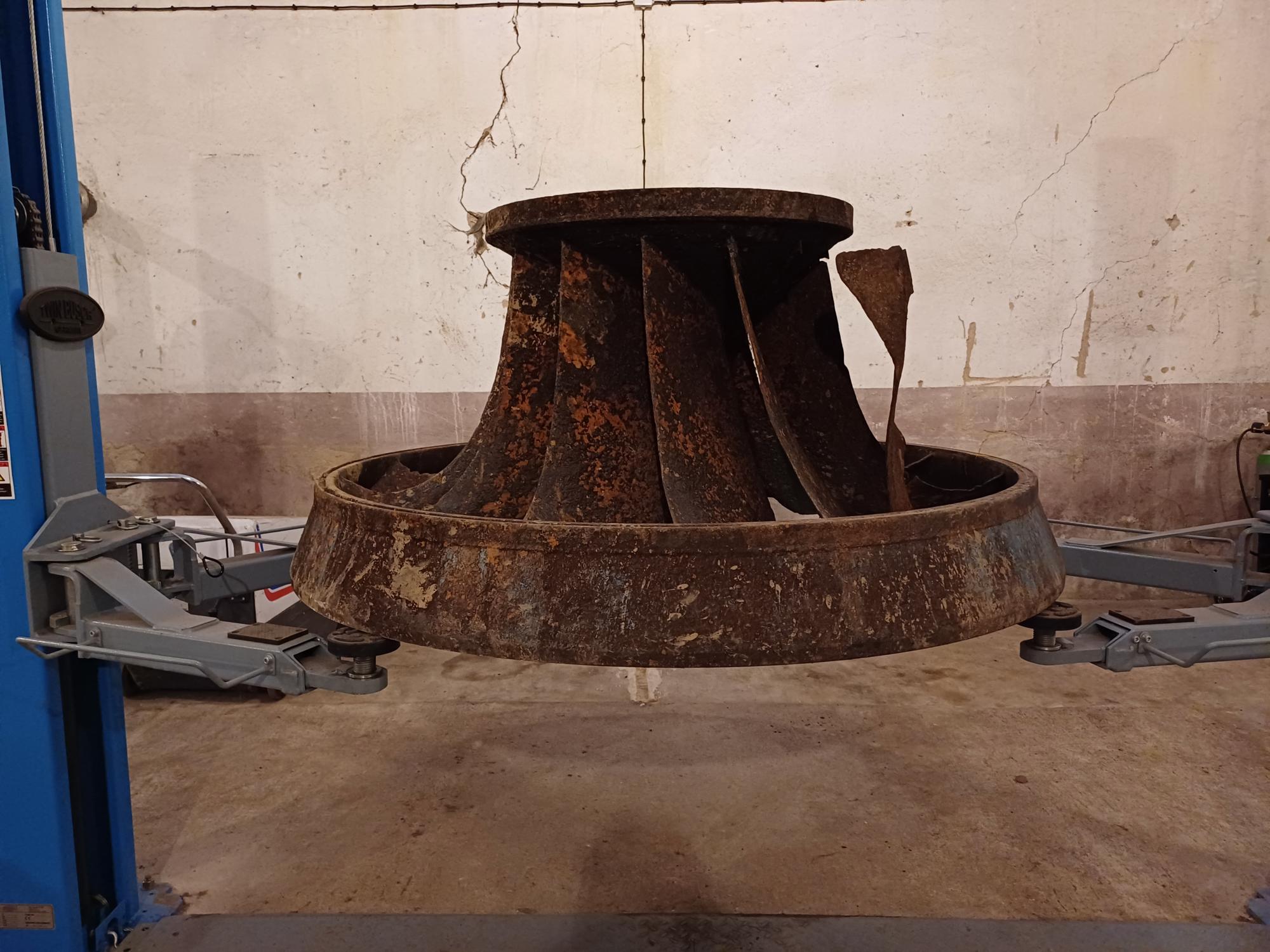

| Débouchage de la conduite forcée, démontage de la turbine bien colmatée et rouillée, dépose du tiroir de distribution en fonte devenue très fragile, nouvelles pièces inox en découpe laser, remontage | ||
| 2020 : Calcul et fourniture d'une roue Francis | ||
|
 |
|
| Optimisation et fourniture d'une roue Francis inox en remplacement d'une ancienne roue acier non adaptée et rongée par la rouille | ||
| 2020 : Turbine Kaplan double réglage verticale ouverte prenant 1550 l/s sous 4.30 m de chute | ||
|
 |
|
| Calcul, fourniture et pose
d'une turbine
Kaplan double réglage verticale ouverte Roue inox de 660 à 4 pales usinées en CNC 5 axes donnant 59 kW à l'arbre à 500 tr/min Tous les mécanismes en inox bagués bronze ou bagues SKF, chute 4.30 m, débit 1550 l/s Entraînement direct d'une génératrice asynchrone Marelli |
||
| 2019 : Réparation et équipement d'une ancienne turbine Fontaine | ||
|
 |
|
|
 |
|
| Modification d'une très
ancienne
turbine Fontaine dont l'aiguille rongée par l'usure était sur le point
de céder Dépose des anciens éléments (aiguille, arbre, roue, transmission), pose d'un nouvel arbre suspendu et d'un palier haut à roulement. Pose d'un multiplicateur et d'un alternateur PMG, coffret de régulation et onduleur pour injection réseau Motorisation des vannes avec vérins et groupe hydraulique, centrale de graissage |
||
| 2019 : Conception, fabrication et pose d'une petite turbine hélice tubulaire | ||
|
 |
|
 |
 |
|

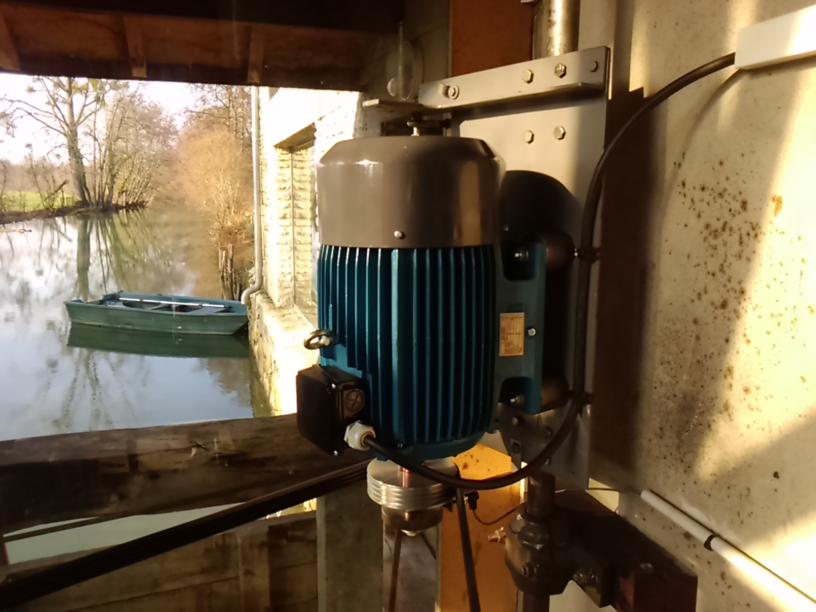

| Placée juste avant une
ancienne roue de dessus, cette petite turbine hélice tubulaire
"maison" prend environ 170 l/s sous 3.30 m de
chute nette et entraîne en direct un alternateur type PMG Un ensemble constitué d'un coffret de régulation, avec redresseur, ballast, batteries et chargeur, puis onduleur fournit un courant de bonne qualité pour alimenter des appareils en autonomie |
||
| 2019 : Redémarrage d'une installation avec turbine semi Kaplan Escher Wyss | ||
|
 |
|
 |
 |
 |
| Redémarrage d'une installation avec une turbine semi-Kaplan Escher Wyss, réfection des paliers, reprise de quelques anomalies, nouveau tableau électrique, automatisation d'un ancien dégrilleur | ||
| 2019 : Fourniture et pose d'une turbine Kaplan verticale ouverte prenant 6000 l/s sous 2.90 m | ||
|
 |
|
 |
 |
 |
| Fourniture et pose d'une
turbine Kaplan verticale ouverte, prenant 6 000 l/s sous 2.90 m de
chute, avec plan de grilles, vannes de décharge, armoire de puissance
et régulation, vanne de garde type wagon à fermeture gravitaire, groupe hydraulique, coffret de réactif |

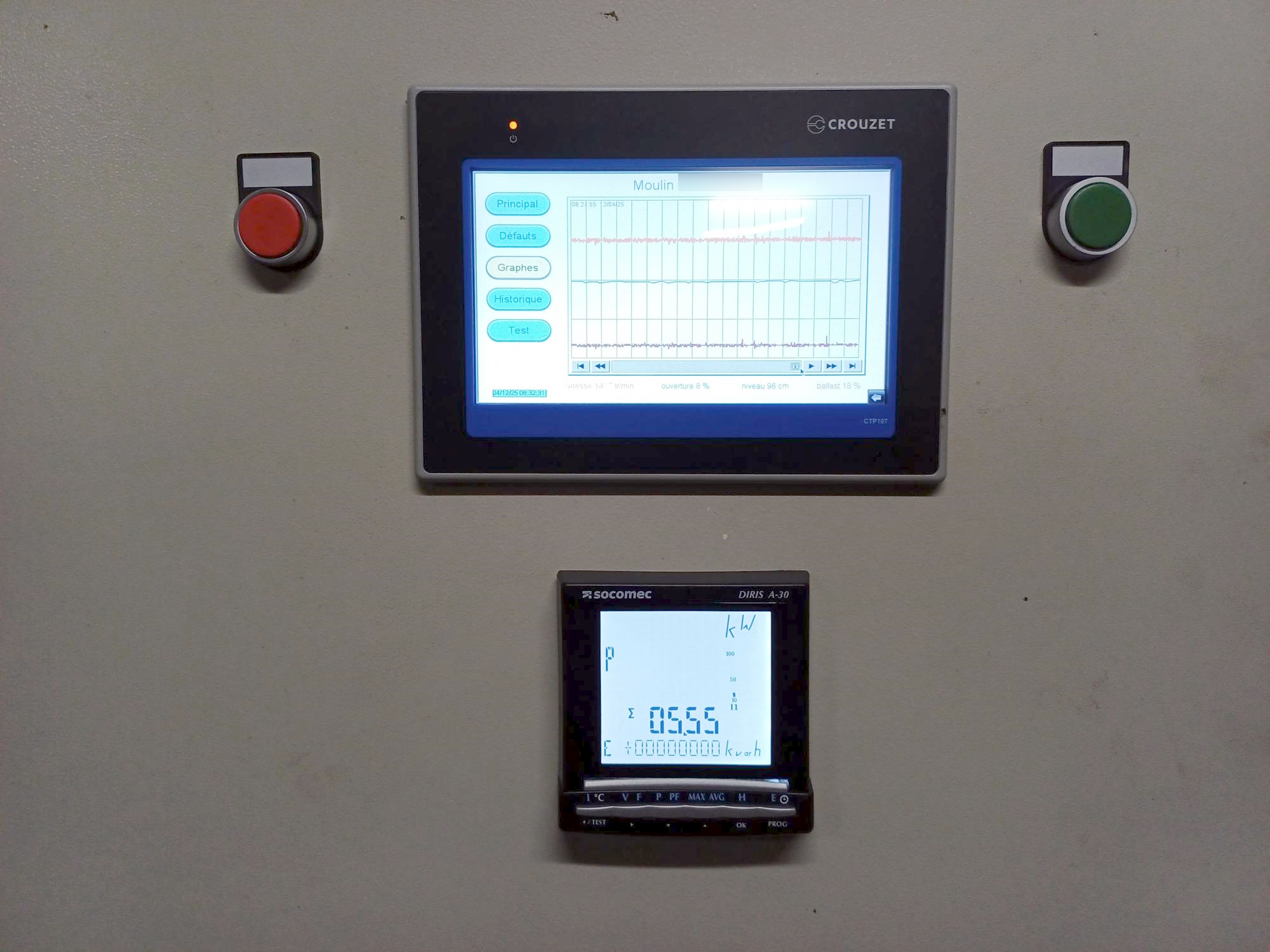

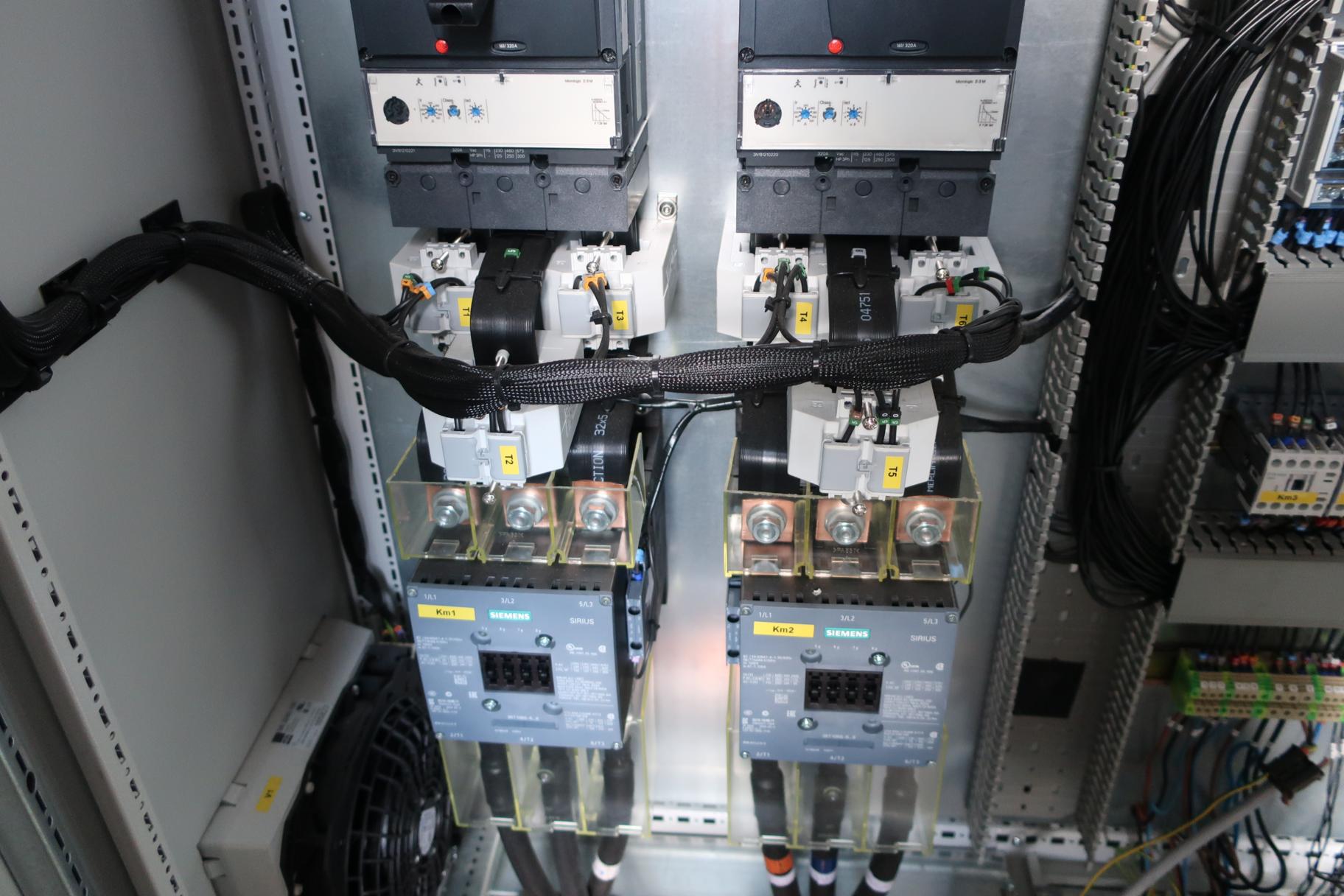

||
| 2019 : Fourniture et pose d'une armoire de régulation de 200 kW | ||
|
 |
|
| Conception, réalisation et pose d'une armoire pour régulation de deux turbines Francis de 100 kW chacune, sectionneur fusibles, disjoncteurs et contacteurs moteur, alimentation sauvegardée, automate programmable, écran HMI, gestion à distance via VNC et modem 4G | ||
| 2019 : Turbine Pelton prenant 150 l/s sous 128 m de chute | ||
|
 |
|
| Fourniture d'une turbine
Pelton double injecteur, posée par le client Roue inox de 615 donnant 170 kW à l'arbre à 750 tr/min, cuillères de 165 usinées en CNC 5 axes Chute 128 m, débit 150 l/s, arbre horizontal, 2 injecteurs motorisés de 75 l/s Vanne de pied avec fermeture gravitaire et bypass d'équilibrage, groupe hydraulique de commande de la vanne de pied et des déflecteurs de jets Entraînement direct d'un alternateur Marelli de 225 kVA à 750 tr/min, conception de l'armoire de puissance et régulation, câblage par le client |
||
| 2018 : Calcul et fabrication d'une petite turbine Turgo | ||
 |
 |
 |

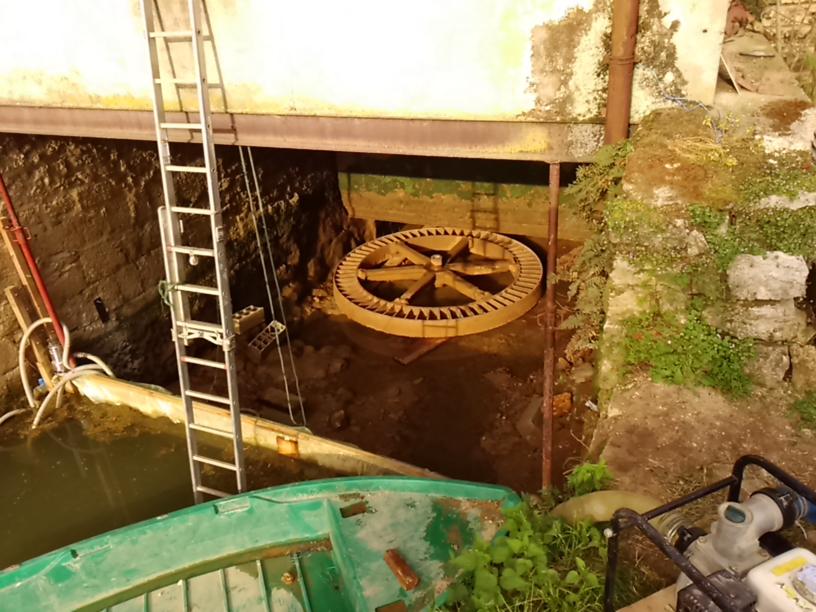

| Calcul et fabrication d'une petite turbine Turgo prenant environ 23 l/s sous 10 m de chute, avec carter inox, PMG, 2 injecteurs fixes, roue ABS | ||
| 2018 : Réparation d'une installation non fonctionnelle | ||
 |
 |
 |

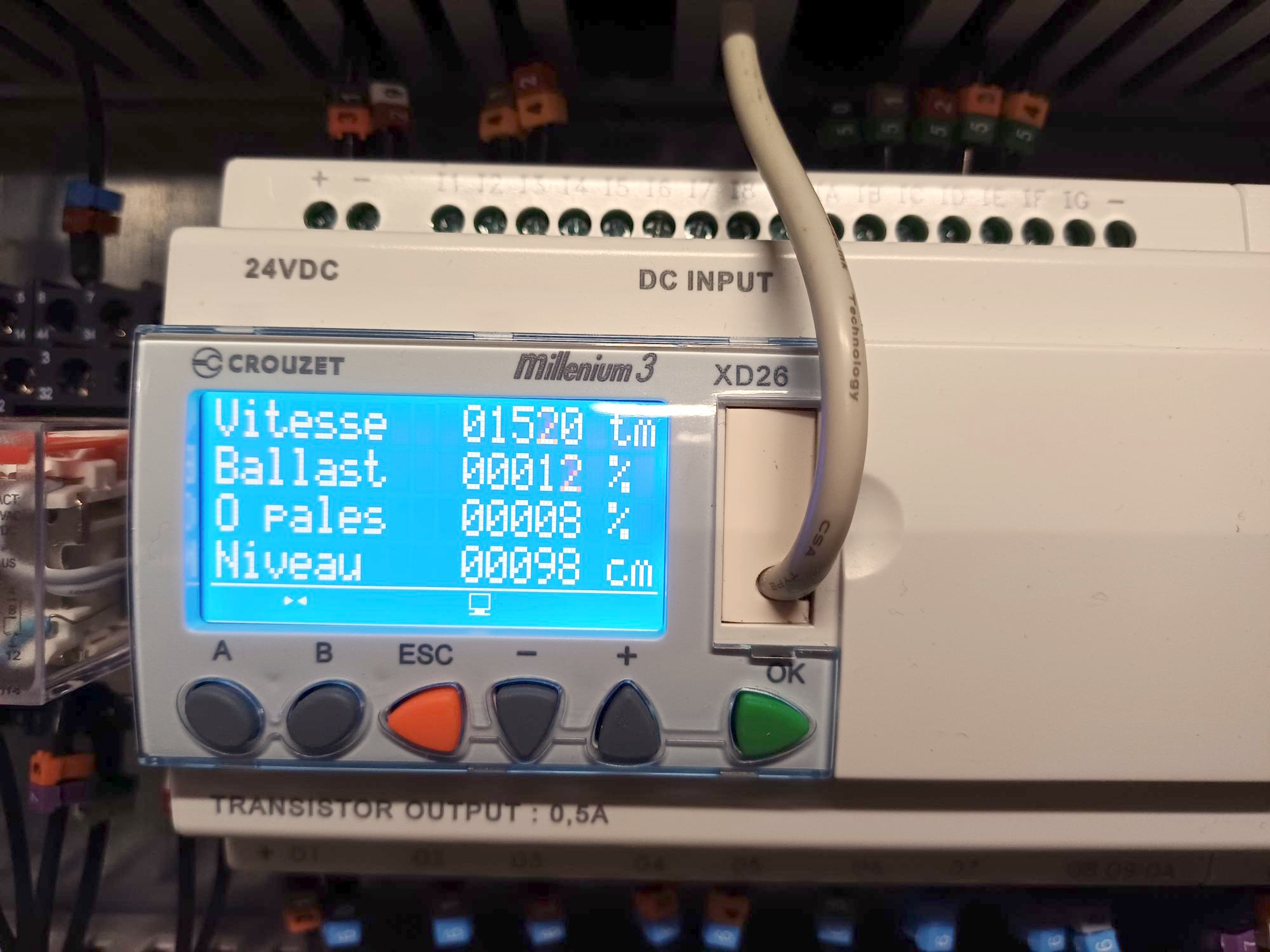

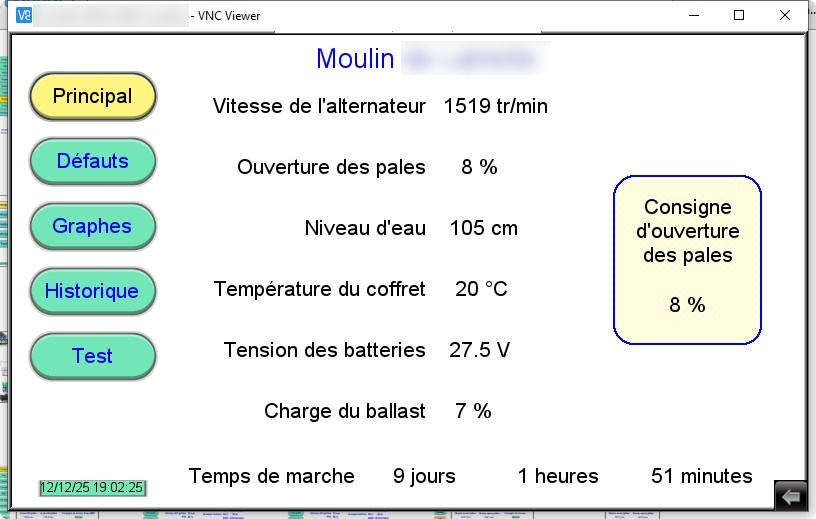

| Modification d'une
installation non fonctionnelle pour autonomie : remplacement de la
courroie plate par une poly-V et de la petite poulie lisse par une
striée, remplacement de l'alternateur brushless 1500 tr/min par un PMG 750 tr/min, reprise complète du coffret de régulation avec automate programmable et petit écran HMI |
||
| 2018 : Equipement d'une petite turbine hélice pour injection réseau | ||
 |
 |
 |
| Equipement d'une petite
turbine hélice immergée concurrente pour injection réseau. Après quelques mois de fonctionnement, 2 onduleurs grillés de suite :-( ... Le problème venait de la perte d'isolement des bobinages de la turbine suite à une entrée d'eau. Après réparation de la turbine chez son fabricant, ajout par précaution d'un transformateur d'isolement et utilisation d'un onduleur ABB plus costaud. |
||
| 2018 : Remplacement d'une génératrice de 110 kW | ||
 |
 |
 |
| Remplacement d'une génératrice de 110 kW défectueuse | ||
| 2018 : Turbine Francis verticale sous bâche spirale prenant 520 l/s sous 26.1 m de chute | ||
 |
 |
 |
| Etude, fourniture et pose
d'une turbine
Francis verticale sous bâche spirale inox en remplacement d'une
crossflow concurrente qui fonctionnait mal Distributeur tout inox bagué bronze, roue de 350 usinée dans la masse en CNC 5 axes dans un bloc d'inox Débit 520 l/s sous 26.1 m de chute, puissance à l'arbre 122kW à 1 000 tr/min, vanne de pied à fermeture gravitaire Génératrice asynchrone triphasée 140 kW |
||
| 2017 : Calcul et fourniture d'une nouvelle roue Francis | ||
 |
 |
 |

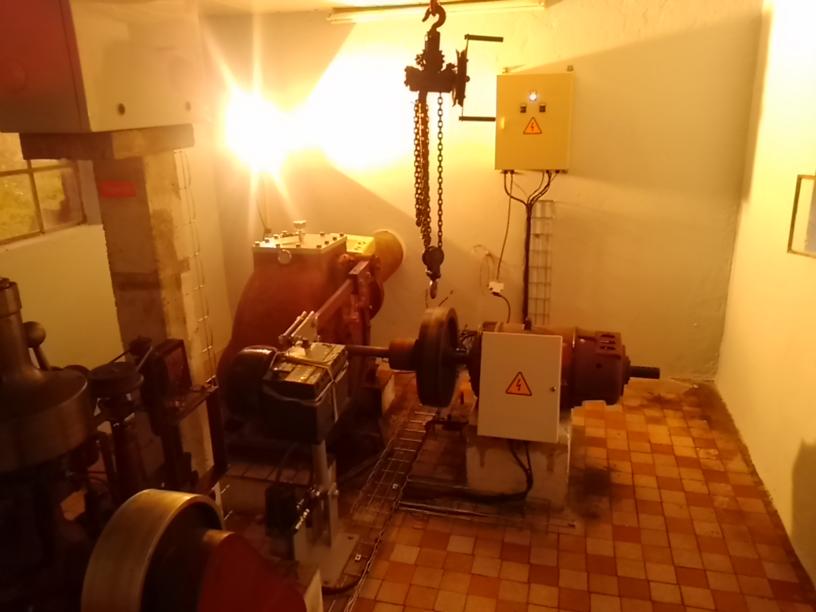

| Calcul et fourniture d'une nouvelle roue Francis inox en remplacement d'une roue bronze endommagée | ||
| 2017 : Simplification et remise en service d'une petite installation en autonomie | ||
 |
 |
 |

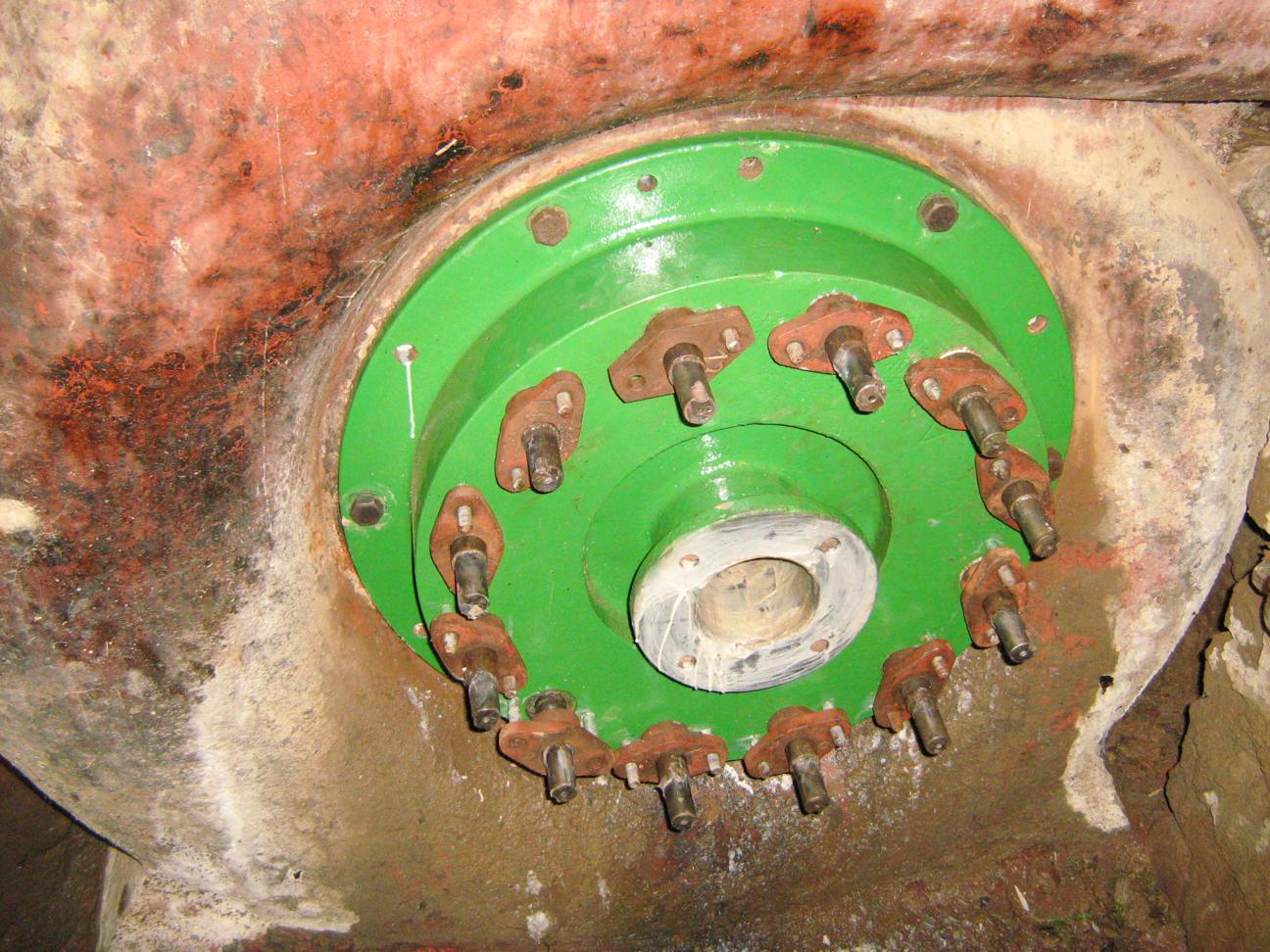

| Simplification et redémarrage
d'une petite installation de production d'électricité avec une ancienne
turbine Francis horizontale sous bâche Dépose des anciens éléments, déconnexion du régulateur centrifuge hydraulique, réalisation et pose d'une nouvelle commande de distributeur, coffret de régulation, nouveau régulateur AVR en remplacement des anciens systèmes, rénovation de l'ancien alternateur bobiné à balais |
||
| 2017 : Fourniture et pose d'un mini-dégrilleur électrique | ||
 |
 |
 |
| Etude, fabrication et pose
d'un petit dégrilleur électrique pour turbine Pelton Vérins électriques SKF, capteur d'inclinaison et conjugaison des mouvements par commande des vérins en PWM, raclette caoutchouc, peinture en poudre cuite au four |
||
| 2017 : Turbine Francis prenant 800 l/s sous 30 m de chute | ||
 |
 |
 |
 |
 |
 |
| Turbine Francis à
axe vertical avec bâche spirale
inox, deux trappes
de
visite, distributeur inox bagué bronze, roue inox de 400 Débit 800 l/s sous une chute de 30 m, puissance à l'arbre 210 kW à 1000 tr/min, génératrice asynchrone entraînée en direct Arrivée en DN600 avec vanne de garde à rappel gravitaire et joint de démontage |
||
| 2016 : Turbine Pelton double injecteur prenant 130 l/s sous 124 m de chute | ||
 |
 |
 |
 |
 |
 |
 |
 |
 |
| Turbine
hydraulique Pelton à axe horizontal, deux injecteurs avec
servo
moteurs, déflecteurs avec vérin hydraulique, roue inox de 475
avec
cuillères inox de 130 usinées en CNC 5 axes Débit 130 l/s sous 124 m de chute, puissance à l'arbre 140 kW à 1000 tr/min, génératrice asynchrone Marelli entraînée en direct, arrivée en DN250 avec vanne papillon, bypass et culotte |
||
| 2016 : Fourniture d'un PMG pour équiper une roue de moulin | ||
 |
 |
|
| Calcul et fourniture d'un PMG
triphasé horizontal sur pattes, fournissant 12 kW à 250 tr/min en
triphasé 400 V, montage par le client |
||
| 2016 : Turbine hélice horizontale ouverte prenant 700 l/s sous 4.40 m de chute | ||
 |
 |
 |
| Calcul et fourniture d'une
turbine hélice
horizontale ouverte, posée par le client Roue de 500 à 4 pales inox prenant environ 700 l/s @ 4.40 m de chute nette, distributeur réglable, aspirateur coudé, génératrice VEM entraînée en direct Fourniture et pose de la régulation avec injection réseau via un variateur regénératif 4 quadrants pour optimiser la vitesse de rotation |
||
| 2016 : Fourniture d'une turbine hélice sous bâche prenant 165 l/s sous 2.70 m de chute | ||
 |
 |
 |
 |
 |
 |
| Fourniture d'une petite turbine hélice verticale sous bâche semi-spirale prenant environ 165 l/s sous 2.70 m de chute, réglage d'admission manuel par vanne Uvula, sortie par asprateur coudé, coffret de régulation avec commande de 3 circuits et d'un ballast par découpage de phase, montage par le client | ||
| 2016 : Turbine hélice sous bâche prenant 330 l/s sous 3.30 m de chute | ||
 |
 |
 |
 |
 |
 |
| Turbine hélice
verticale sous bâche semi-spirale, roue de 350 à 4 pales inox, bâche
semi spirale acier avec trappe de
visite, réglage d'admission par vanne Uvula sur bagues bronze Vérin de vannage électrique SKF avec retour de position, débit 330 l/s sous une chute de 3.30 m, puissance à l'arbre 8 kW à 750 tr/min, garniture à grains céramique Alternateur à aimants permanents de 7.5 kW électriques à 750 tr/min, monté sur une lanterne et directement en bout d'arbre, aspirateur droit Bride d'arrivée fournie pour conduite ronde diamètre 630 |

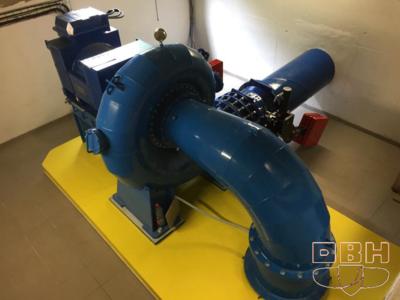

||
| 2015 : Turbine Francis horizontale sous bâche spirale | ||
 |
 |
 |
 |
 |
 |
| Turbine
hydraulique Francis horizontale sous bâche spirale Roue de 440 inox entièrement usinée dans la masse sur machine 5 axes, bâche spirale acier inox avec 2 trappes de visite, réglage d'admission par directrices inox sur bagues bronze Mécanisme de vannage tout inox, anneau de vannage avec vérin et fermeture gravitaire Débit 800 l/s sous une chute de 24 m, puissance à l'arbre 170 kW à 750 tr/min, joint hydraulique tournant sans contact Génératrice asynchrone de 180 kW à 750 tr/min, aspirateur coudé, vanne papillon DN 600 à fermeture gravitaire, manchon de démontage DN600 |
||
| 2015 : Calcul et fourniture de deux petites turbines crossflow | ||
 |
 |
 |
| Calcul et fourniture de deux
petites turbines crossflow, posées par le client. L'une prend 210 l/s @ 9.60 m de chute et entraîne un alternateur bobiné brushless 1 500 tr/min pour le chauffage de ballons L'autre prend 54 l/s @ 6.70 m de chute et entraîne une génératrice asynchrone pour alimenter des petits appareils |
||
| 2014 : Turbine Kaplan verticale sous bâche spirale prenant 1200 l/s sous 11 m de chute | ||
 |
 |
 |
|
 |
 |
| Turbine
hydraulique Kaplan double réglage verticale sous bâche spirale Roue inox 5 pales diamètre 530, usinage sur machine 5 axes, incidence variable, moyeu inox bagué bronze, manteau cylindrique, bâche spirale acier avec 2 trappes de visite Réglage d'admission par directrices, anneau de vannage avec vérin hydraulique, puissance 120 kW à 750 tr/min Rendement à l'arbre nominal 92 %, vérin de commande d'incidence et joint tournant, génératrice, aspirateur et vanne papillon DN 800 à fermeture gravitaire |
||
| 2014 : Dégrilleur hydraulique à bras | ||
 |
 |
 |
| Fabrication et pose d'un dégrilleur hydraulique à bras | ||
| 2013 : Réfection et équipement d'une petite Francis | ||
 |
 |
 |
 |
 |
 |
| Réfection et remise en service d'une ancienne Francis artisanale : dépose des éléments, sablage de la roue et du distributeur, peinture Epoxy, nouvel arbre, paliers, transmission par courroies trapézoïdales vers une génératrice VEM, par la suite réalisation d'un treuil hydraulique à câble compact pour la commande d'un clapet de décharge, et d'une commande de clapet de prise d'eau | ||
| 2013 : Vente d'une turbine PowerSpout | ||
 |
||
| Vente d'une turbine PowerSpout pour utilisation sur un banc de test dans l'enseignement | ||
| 2013 : Vanne de décharge de 4 m | ||
 |
 |
 |

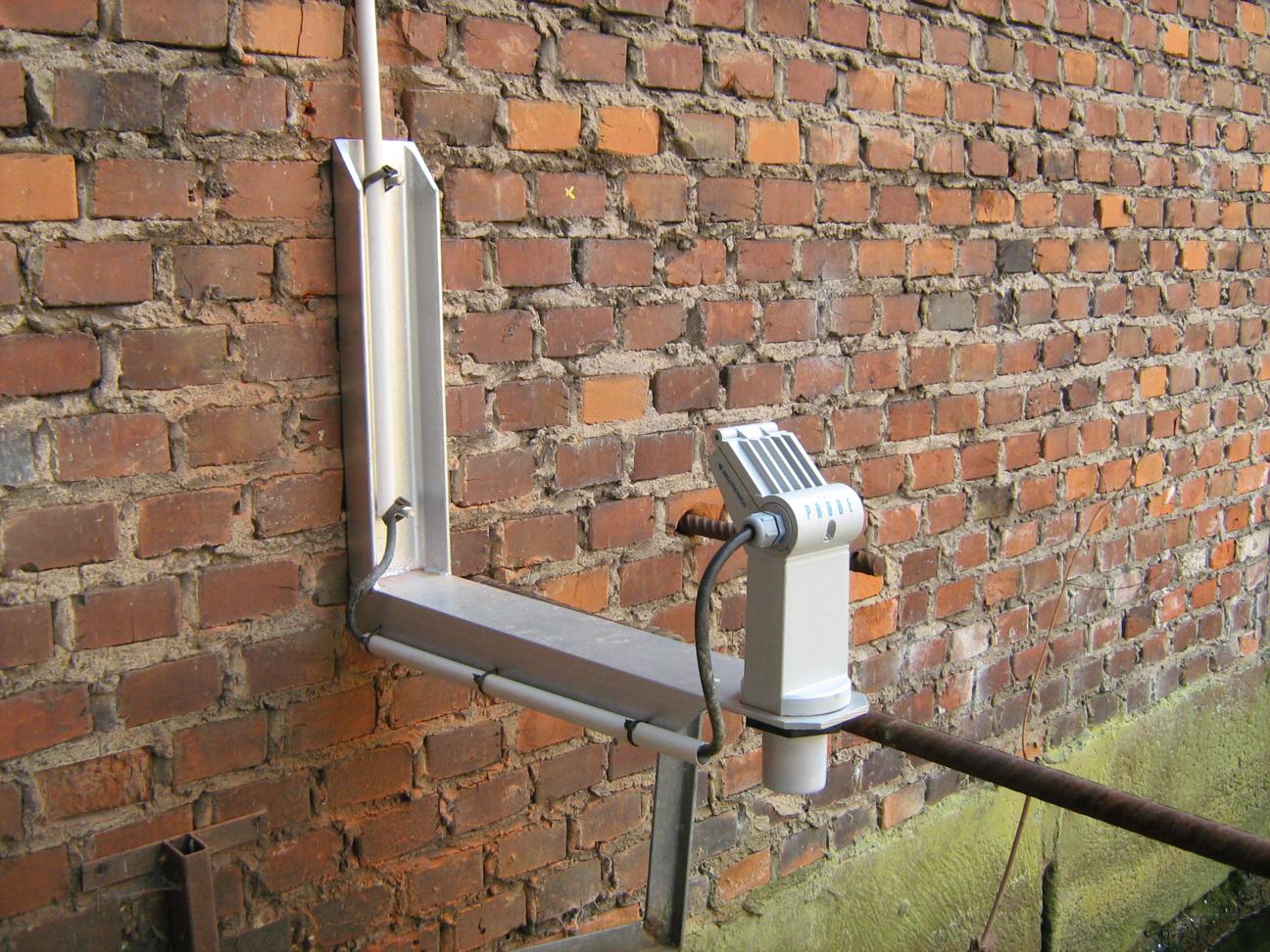

| Fabrication et pose d'une vanne de décharge de 4 m de large et automatisation de sa commande pour maintenir un niveau amont constant | ||
| 2012 : Vannes galvanisées et groupe hydraulique | ||
 |
 |
 |
| Fabrication de deux vannes de garde galvanisées de 4 m * 1.70 m et d'un groupe hydraulique avec son coffret pour la commande de distributeur d'une turbine hélice et des vannes. | ||
| 2012 : Turbine Kaplan verticale en chambre d'eau prenant 1500 l/s sous 4,40 m de chute | ||
 |
 |
 |
| Turbine
Kaplan double réglage verticale ouverte en chambre d'eau béton
semi-spirale, réglage des directrices
par anneau de vannage et
biellettes, roue inox à 4 pales de 600 mm Manteau cylindrique, chute 4.40m, débit 1500 l/s, puissance à l'arbre 57 kW à 500 tr/min, bâti, vérins de commande de directrices et incidence Transmission par poulies et courroie à une génératrice asynchrone triphasée 55 kW, aspirateur |
||
| 2012 : Turbine Kaplan verticale sous bâche spirale prenant 600 l/s sous 15 m de chute | ||
 |
 |
 |
 |
 |
 |
| Turbine
Kaplan double réglage verticale sous bâche spirale avec roue
inox
6 pales diamètre 420, usinage sur machine 5 axes à incidence
variable, moyeu inox bagué bronze, manteau cylindrique Bâche spirale avec 2 trappes de visite, réglage d'admission par directrices et anneau de vannage avec vérin hydraulique, débit 600 l/s sous une chute de 15 m, puissance 81 kW à 1000 tr/min Vérin de commande d'incidence, joint tournant, génératrice et aspirateur |
||
| 2012 : Révision et équipement d'une ancienne turbine Fontaine pour production d'électricité | ||
 |
 |
 |
| Révision et équipement d'une
très
ancienne turbine verticale ouverte type Fontaine pour production
d'électricité Dépose de l'ancien multiplicateur avec roue à alluchons, réalisation et pose d'un châssis, manchon d'accouplement et multiplicateur, génératrice asynchrone, coffret de régulation |
||
| 2012 : Petite turbine Turgo prenant 16 l/s sous 25 m de chute | ||
 |
 |
 |
| Petite turbine type Turgo
avec
roulements SKF et roue inox prenant environ 16 l/s @ 25 m de
chute
nette, injecteur réglable Conduite forcée, dalle béton, vanne d'arrêt motorisée, génératrice asynchrone VEM, coffret de régulation |
||
| 2012 : Turbine hélice verticale sous bâche prenant 500 l/s sous 5 m de chute | ||
 |
 |
 |
 |
 |
 |
| Turbine hélice verticale
sous bâche semi-spirale, roue inox à 4 pales à pas
fixe, trappe
de
visite, réglage d'admission par vanne Uvula Débit 500 l/s sous 5 m de chute, puissance à l'arbre 19 kW, vitesse 1000 tr/min, roulements SKF et FAG, joint tournant céramique Graisseurs des paliers haut et bas, manchon de raccordement avec bride et contre bride pour conduite diamètre 800 mm, aspirateur droit |

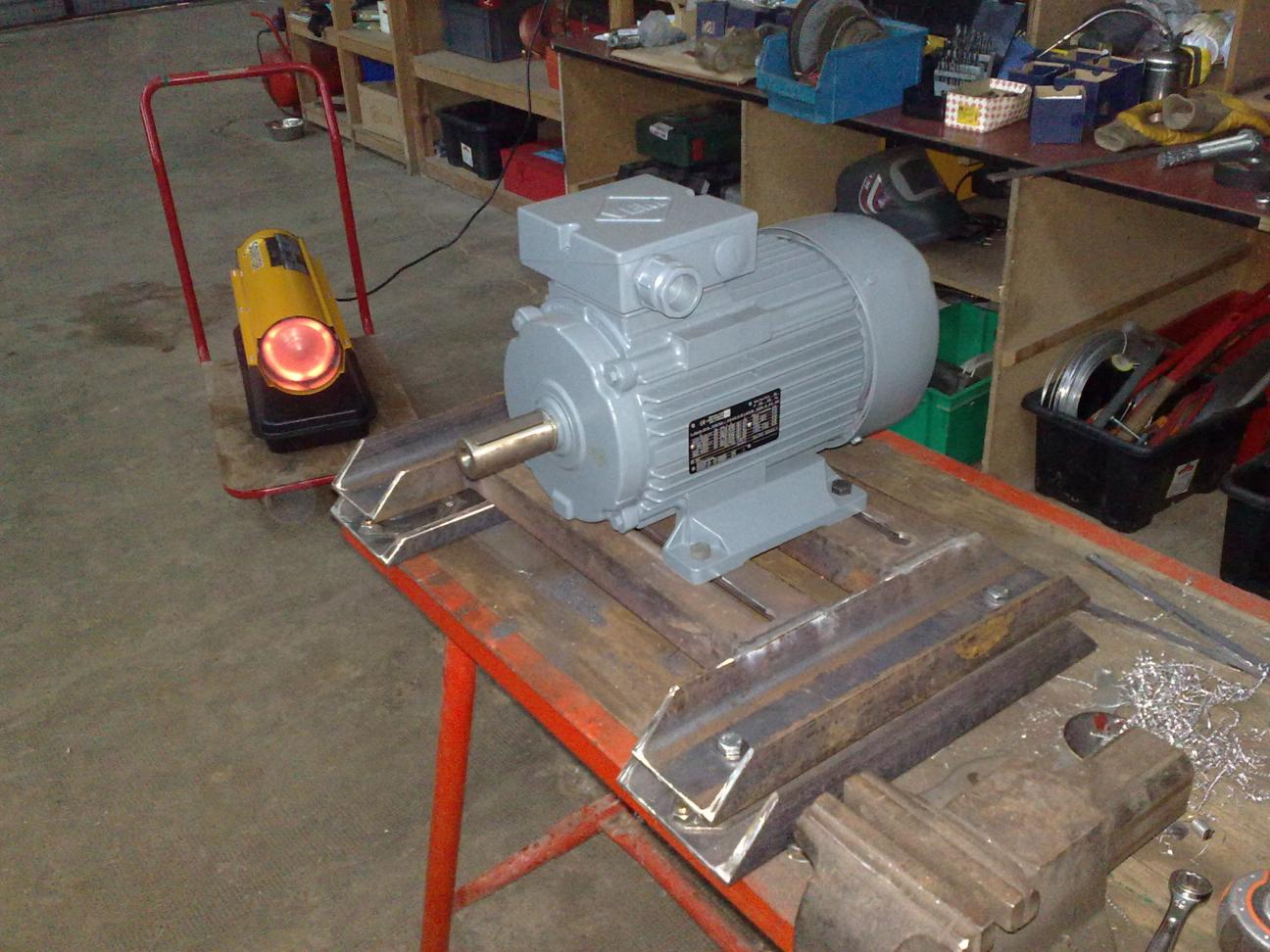

||
| 2012 : Equipement d'une petite turbine Pelton | ||
 |
 |
 |
 |
 |
|
| Equipement d'une petite turbine Pelton pour injection réseau, génératrice montée sur un châssis réglable avec silent-blocs, petit coffret d'injection avec compensation du réactif et régulation | ||
| 2011 : Fourniture d'une turbine hélice verticale ouverte avec distributeur réglable | ||
 |
 |
 |
| Fourniture d'une turbine
hélice verticale ouverte, avec distributeur réglable, prenant environ
1300 l/s sous 3.50 m de chute, aspirateur droit, montée par le client |
||
| 2011 : Fabrication et pose d'un dégrilleur à bras | ||
 |
 |
 |
| Fabrication et pose d'un
dégrilleur à bras, base en tôle de 20, tube rectangulaire, raclette,
vérins, groupe hydraulique, coffret de commande Conception et réalisation d'un capteur angulaire d'accélération pour le bras |

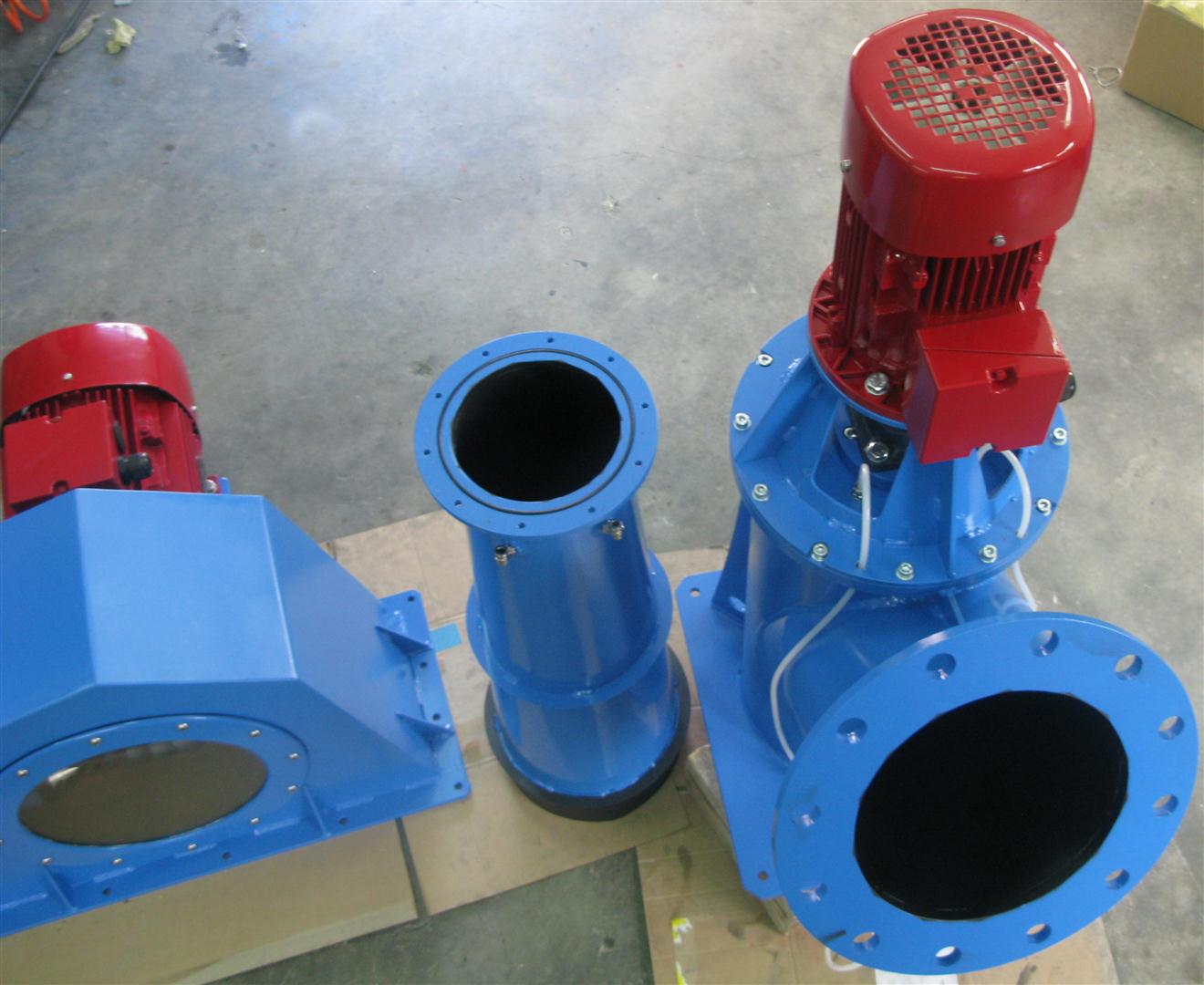

||
| 2011 : Fourniture d'une petite turbine hélice prenant 50 l/s sous 3 m de chute | ||
 |
 |
 |
| Fourniture d'une petite turbine hélice prenant 50 l/s sous 3 m de chute, posée par le client | ||
| 2011 : Turbine hélice sous bâche prenant 1500 l/s sous 4.80 m de chute | ||
 |
 |
 |
| Turbine hélice
verticale
sous bâche semi-spirale, roue inox de 590 à 4 pales à
pas fixe, bâche
acier avec
trappe de
visite, réglage d'admission par vanne Uvula Débit 1500 l/s sous une chute de 4.8 m, arbre vertical, puissance à l'arbre 52 kW à 750 tr/min, roulements SKF et FAG, joint tournant céramique Graisseurs des paliers haut et bas, manchon de raccordement avec bride et contre bride pour conduite diamètre 900 mm, départ d'aspirateur coudé compris |
||
| 2010 : Réparation et équipement d'une ancienne turbine à cloche | ||
 |
 |
 |
 |
 |
 |
| Réparation
et équipement d'une ancienne turbine Francis verticale ouverte TRB dont
la cloche interne
était cassée et coincée : ouverture de la turbine et dégagement de
l'ancienne cloche, pose d'une nouvelle cloche externe levée par deux vérins hydrauliques, d'un multiplicateur et d'un alternateur, remplacement des vannes ouvrières, coffret de puissance et régulation |
||
| 2009 à 2012 : Rénovation d'anciennes installations | |||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
